ハンガー・クランプハンガー・T型ハンガー

ハンドライト周辺用品

PDFダウンロード

製品特長・仕様

  • 丸パイプに使用可(HG1・2)
  • 丸・角パイプに使用可(HD)
  • イントレ用(HK)

仕様

型式名称
商品コード
HG1
(G60005)
HG2
(G60006)
HD
(G60003)
適合パイプ 丸パイプ
Φ34~48.6mm
丸パイプ
Φ42.7~60.5mm
丸パイプ
Φ30~60.5mm
角パイプ
□50mm
許容つり下げ質量 30.0kg以下 30.0kg以下 30.0kg以下
質量 0.43kg 0.45kg 0.82kg
外形寸法 W104×H157×D22mm W112×H165×D22mm W112×H163×D22mm
型式名称
商品コード
HK
(G60102)
HT2
(G60103)
適合パイプ 丸パイプ
Φ48.6mm
丸パイプ
Φ42.7mm・Φ48.6mm
許容つり下げ質量 30.0kg以下 30.0kg以下
質量 0.5kg 1.51kg
外形寸法 W88×H122×D52mm W110×H134×D50mm

外形寸法図[単位 : mm]

HG1外形寸法図[単位 : mm]

HG2外形寸法図[単位 : mm]

HD外形寸法図[単位 : mm]

HK外形寸法図[単位 : mm]

HT2外形寸法図[単位 : mm]

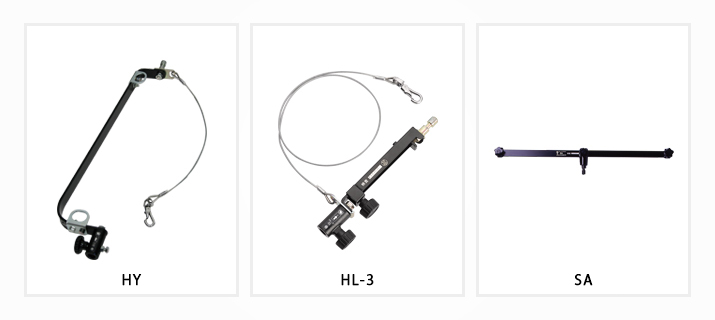

ロングハンガーアタッチメント・自在ハンガーアタッチメント・二連アーム

ロングハンガーアタッチメント・自在ハンガーアタッチメント・二連アーム

PDFダウンロード

製品特長

  • 吊下げ器具の高さ調整用(HL-3)
  • ダボ17Φ付(SA)

仕様

型式名称
商品コード
HY(G60201) HL-3(G60302) SA(G00401)
許容つり下げ質量 15.0kg以下 15.0kg以下 10.0kg以下/ダボ受け
質量 1.82kg 1.1kg 2.0kg
外形寸法 W124×H600×D32mm H324~444mm W830×H80mm

外形寸法図[単位 : mm]

HY

HL-3

SA

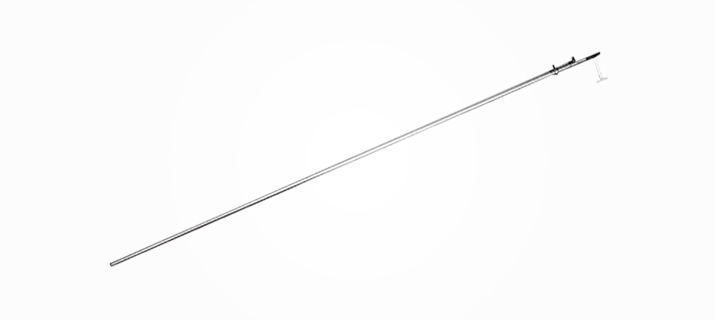

操作棒

操作棒

PDFダウンロード

製品特長

照明バトンやグリッドに吊り下げられた照明器具の角度を変えたり、バンドアの開き角度を調整するための操作棒です。

仕様

型式名称
商品コード
MCB(G61101) MCB-L(G61102)[高所用]
全長 2,003~3,800mm 3,441~7,000mm
質量 1.8kg 3.1kg

外形寸法図[単位 : mm]

MCB

MCB-L
