プラグ・コネクタ・コンセント・端子箱

C-20

C-20

PDFダウンロード

仕様

【黒色タイプ】●L=取付け金具が長いタイプ(83.5ピッチ)
型式名称
商品コード
C-20P(G70001) C-20B(G70002) C-20C(G70003) C-20C-L(G70004)
定格電流 20A
定格電圧 125V
種類 プラグ コネクタ コンセント コンセント
外形寸法 W52×H22×D83mm W52×H22×D73mm W70×H38×D31.5mm W106×H38×D31.5mm

【白色タイプ】※定格電流、定格電圧、外形寸法は黒色タイプと同じです。
型式名称
商品コード
C-20P-W(G71001) C-20B-W(G71002) C-20C-W(G71003) C-20C-L-W(G71004)
種類 プラグ コネクタ コンセント コンセント

C型20Aコンセント用ゴムキャップG70011(GC-20C)

外形寸法図[単位 : mm]

C-20P外形寸法図[単位 : mm]

C-20B外形寸法図[単位 : mm]

C-20C外形寸法図[単位 : mm]

C-20C-L外形寸法図[単位 : mm]

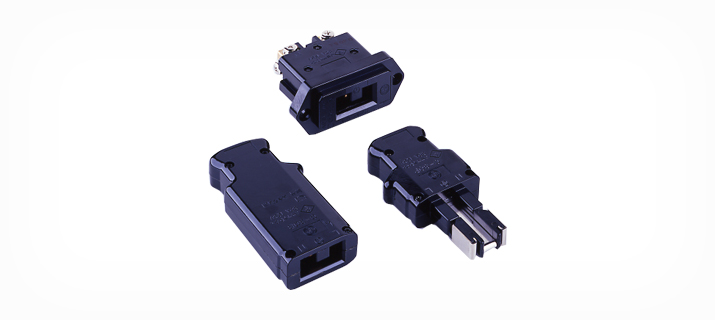

C-30

C-30

PDFダウンロード

仕様

【黒色タイプ】
型式名称
商品コード
C-30P(G70101) C-30B(G70102) C-30C(G70103)
定格電流 30A
定格電圧 125V
種類 プラグ コネクタ コンセント
外形寸法 W56×H24×D110mm W40×H69×D89mm

【白色タイプ】※定格電流、定格電圧、外形寸法は黒色タイプと同じです。
型式名称
商品コード
C-30P-W(G71101) C-30B-W(G71102) C-30C-W(G71103)
種類 プラグ コネクタ コンセント

C型30Aコンセント用ゴムキャップ G70111 GC-30C

外形寸法図[単位 : mm]

C-30P外形寸法図[単位 : mm]

C-30B外形寸法図[単位 : mm]

C-30C外形寸法図[単位 : mm]

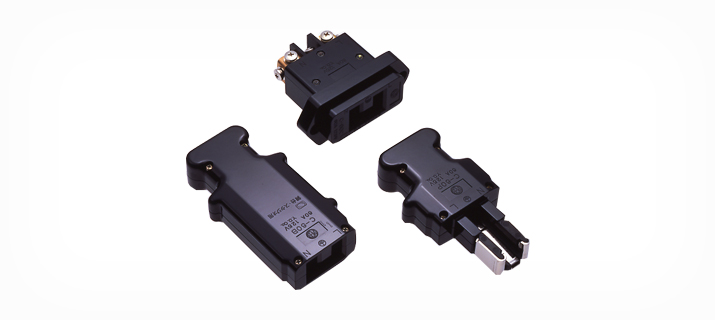

C-60

C-60

PDFダウンロード

仕様

型式名称
商品コード
C-60P(G70201) C-60B(G70202) C-60C(G70203)
定格電流 60A
定格電圧 125V
種類 プラグ コネクタ コンセント
外形寸法 W65×H31×D124mm W70×H31×D130mm W100×H82×D44mm

C型60Aコンセント用ゴムキャップ G70211 GC-60C

外形寸法図[単位 : mm]

C-60P外形寸法図[単位 : mm]

C-60B外形寸法図[単位 : mm]

C-60C外形寸法図[単位 : mm]

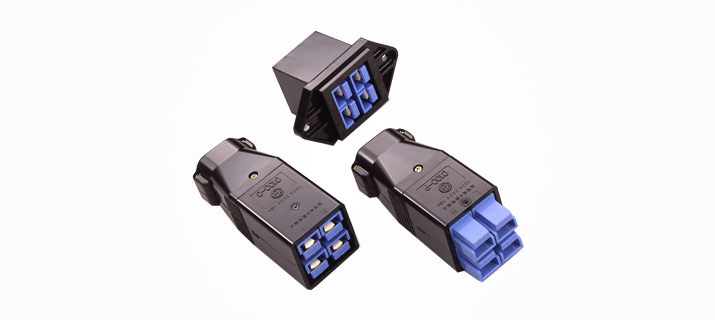

C-100

C-100

PDFダウンロード

仕様

型式名称
商品コード
C-100P(G70301) C-100B(G70302) C-100C(G70303)
定格電流 100A
定格電圧 250V
種類 プラグ コネクタ コンセント
外形寸法 W54×H56×D142mm W119×H70×D63mm

外形寸法図[単位 : mm]

C-100P外形寸法図[単位 : mm]

C-100B外形寸法図[単位 : mm]

C-100C外形寸法図[単位 : mm]

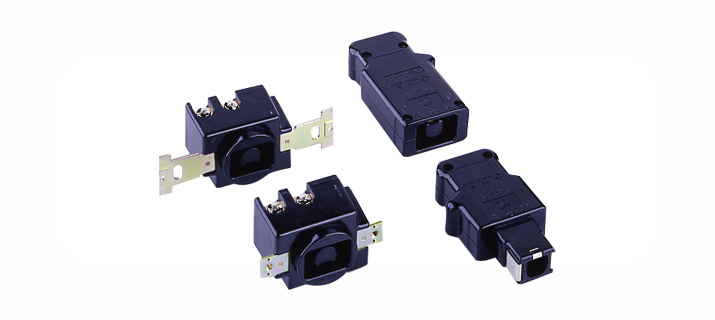

D型接続器

D-20

PDFダウンロード

製品特長

  • 定格電流 20A、定格電圧 250V
  • L=取付け金具が長いタイプ(83.5ピッチ)

仕様

型式名称
商品コード
D-20P(G70701) D-20B(G70702) D-20C(G70703) D-20C-L(G70704)
種類 プラグ コネクタ コンセント -
外形寸法 W43×H25×D83mm W44×H25×D86mm W70×H43×D36mm W106×H43×D36mm

外形寸法図[単位 : mm]

D-20P外形寸法図[単位 : mm]

D-20B外形寸法図[単位 : mm]

D-20C外形寸法図[単位 : mm]

D-20C-L外形寸法図[単位 : mm]

分岐ボックス

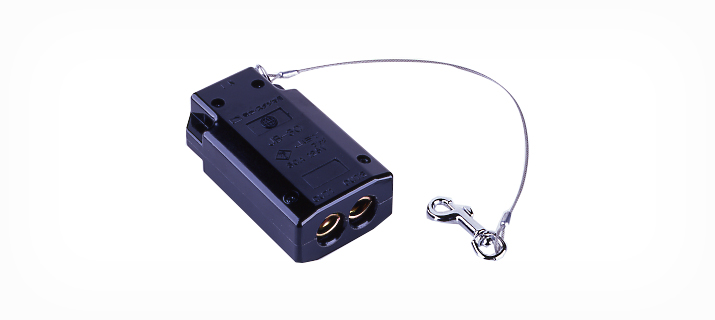

JB-30

PDFダウンロード

製品特長

  • 1つの回路で複数(2分岐)の照明器具を使用する場合に口数を増やすために使用

仕様

型式名称
商品コード
JB-30(G76001)
定格電流 30A
定格電圧 300V
質量 0.23kg
外形寸法 W55×H30×D100mm

外形寸法図[単位 : mm]

外形寸法図<span>[単位 : mm]

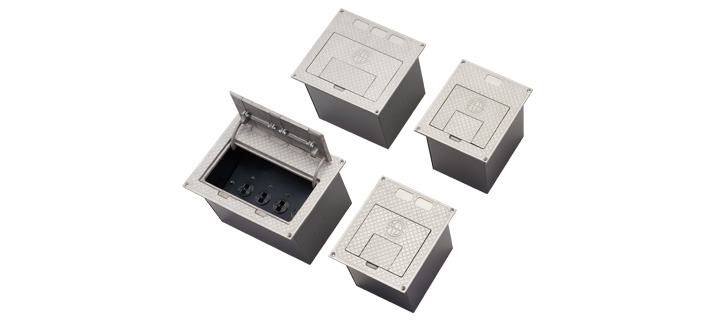

フロアーコンセント

FA

PDFダウンロード

製品特長

  • 埋込み式ボックスタイプ

仕様

型式名称
商品コード
FA-21(M71001) FA-22(M71002) FA-23(M71003) FA-24(M71004)
定格電圧 125V
コンセント C型20A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W190
×
H210
×
D218mm
W240
×
H210
×
D218mm
W290
×
H210
×
D218mm
型式名称
商品コード
FA-31(M71101) FA-32(M71102) FA-33(M71103) FA-34(M71104)
定格電圧 125V
コンセント C型30A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W190
×
H210
×
D218mm
W190
×
H210
×
D218mm
W240
×
H210
×
D218mm
W290
×
H210
×
D218mm
型式名称
商品コード
FA-61(M71201) FA-62(M71202)
定格電圧 125V
コンセント C型60A
口数 1コ口 2コ口
外形寸法 W190×H210×D253mm

外形寸法図[単位 : mm]

FA-21FA-21

FA-22FA-22

FA-23FA-23

FA-24FA-24

FA-31FA-31

FA-32FA-32

FA-33FA-33

FA-34FA-34

FA-61FA-61

FA-62FA-62

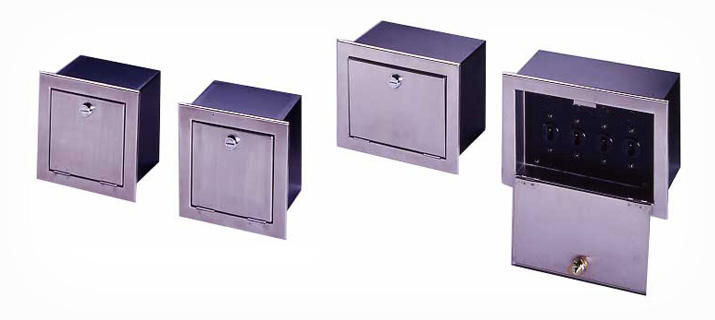

ウォールコンセント(埋込)

ウォールコンセント(埋込)

PDFダウンロード

製品特長

  • 埋込み式ボックスタイプ

仕様

【扉付き】
型式名称
商品コード
WU-21-T(M91501) WU-22-T(M91502) WU-23-T(M91503) WU-24-T(M91504)
定格電圧 125V
コンセント C型20A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W200
×
H200
×
D127mm
W250
×
H200
×
D127mm
W300
×
H200
×
D127mm
型式名称
商品コード
WU-31-T(M91601) WU-32-T(M91602) WU-33-T(M91603) WU-34-T(M91604)
定格電圧 125V
コンセント C型30A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W200
×
H200
×
D217mm
W200
×
H200
×
D217mm
W250
×
H200
×
D127mm
W300
×
H200
×
D127mm
型式名称
商品コード
WU-61-T(M91701) WU-62-T(M91702)
定格電圧 125V
コンセント C型60A
口数 1コ口 2コ口
外形寸法 W240×H240×D187mm

外形寸法図[単位 : mm]

WU-21-TWU-21-T

WU-22-TWU-22-T

WU-23-TWU-23-T

WU-24-TWU-24-T

WU-31-TWU-31-T

WU-32-TWU-32-T

WU-33-TWU-33-T

WU-34-TWU-34-T

WU-61-TWU-61-T

WU-62-TWU-62-T

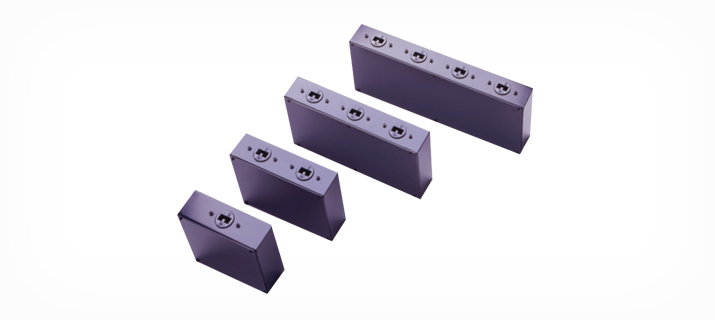

ウォールコンセント(露出)

ウォールコンセント(露出)

PDFダウンロード

仕様

型式名称
商品コード
WE-21(M80001) WE-22(M80002) WE-23(M80003) WE-24(M80004)
定格電圧 125V
コンセント C型20A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W180×H180×D70mm W180×H220×D70mm W180×H320×D70mm W180×H420×D70mm
型式名称
商品コード
WE-31(M80101) WE-32(M80102) WE-33(M80103) WE-34(M80104)
定格電圧 125V
コンセント C型30A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W180×H180×D70mm W180×H220×D70mm W180×H320×D70mm W180×H420×D70mm
型式名称
商品コード
WE-61(M80201) WE-62(M80202)
定格電圧 125V
コンセント C型60A
口数 1コ口 2コ口
外形寸法 W180×H180×D70mm W180×H220×D70mm

外形寸法図[単位 : mm]

WE-21WE-21

WE-22WE-22

WE-23WE-23

WE-24WE-24

WE-31WE-31

WE-32WE-32

WE-33WE-33

WE-34WE-34

WE-61WE-61

WE-62WE-62

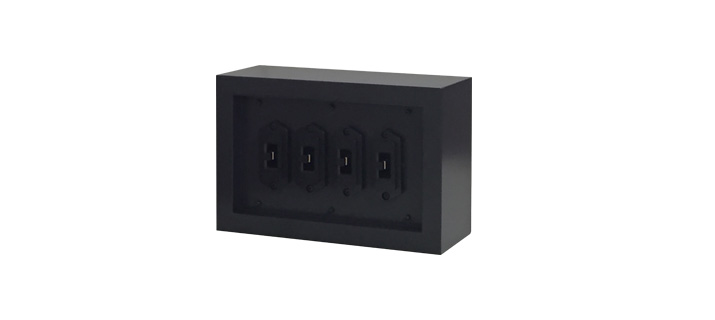

ウォールコンセント(露出)

ウォールコンセント(露出

PDFダウンロード

仕様

型式名称
商品コード
WR-21(M81301) WR-22(M81302) WR-23(M81303) WR-24(M81304)
定格電圧 125V
コンセント C型20A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W200
×
H200
×
D120mm
W250
×
H200
×
D120mm
W300
×
H200
×
D120mm
型式名称
商品コード
WR-31(M81311) WR-32(M81312) WR-33(M81313) WR-34(M81314)
定格電圧 125V
コンセント C型30A
口数 1コ口 2コ口 3コ口 4コ口
外形寸法 W200
×
H200
×
D120mm
W250
×
H200
×
D120mm
W300
×
H200
×
D120mm
型式名称
商品コード
WR-61(M81321) WR-62(M81322)
定格電圧 125V
コンセント C型60A
口数 1コ口 2コ口
外形寸法 W240×H240×D120mm

外形寸法図[単位 : mm]

WR-21

WR-22

WR-23

WR-24

WR-31

WR-32

WR-33

WR-34



WR-61

WR-62

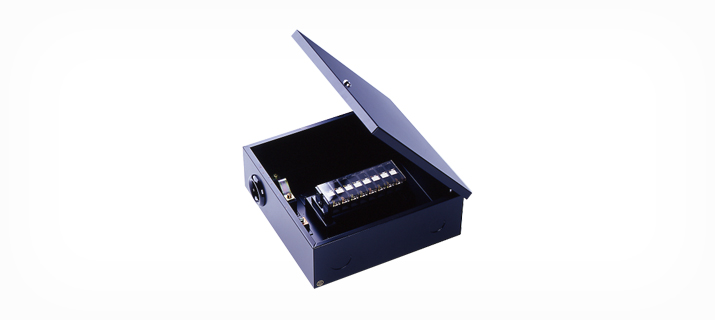

接続端子箱

接続端子箱

PDFダウンロード

仕様

型式名称
商品コード
TB-8(M30011)
端子台 600V 70A 8P
回路数 4回路
質量 3.7kg
外形寸法 W297×H297×D100mm

※フラットケーブルタイプもございます。 お問い合わせください。

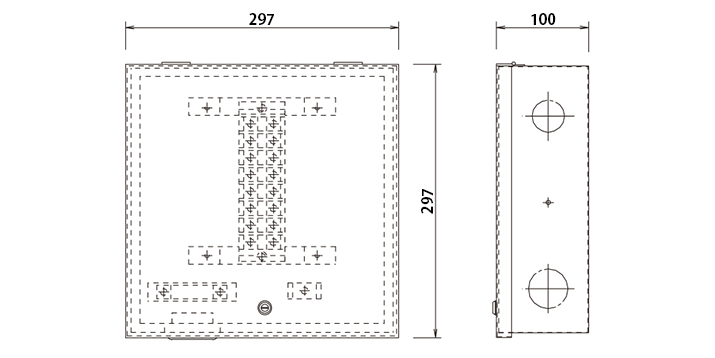

外形寸法図[単位 : mm]

TB-8
