延長ケーブル・変換ケーブル・分岐ケーブル

延長ケーブル使用環境に応じた長さのバリエーションをご用意

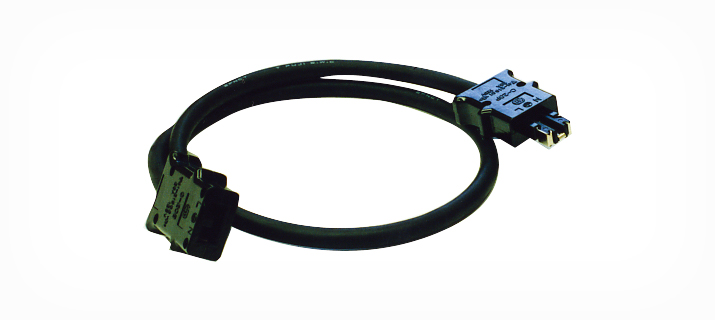

延長ケーブル

仕様

型式名称
商品コード
20P-20B/2(G83020) 20P-20B/5(G83050) 20P-20B/10(G83100) 20P-20B/20(G83200)
プラグ/コネクタ C型20A/C型20A
サイズ 2mm2 3.5mm2
長さ 2m 5m 10m 20m
型式名称
商品コード
30P-30B/2(G84020) 30P-30B/5(G84050) 30P-30B/10(G84100) 30P-30B/20(G84200)
プラグ/コネクタ C型30A/C型30A
サイズ 5.5mm2
長さ 2m 5m 10m 20m
型式名称
商品コード
60P-60B/2(G85020) 60P-60B/5(G85050) 60P-60B/10(G85100) 60P-60B/20(G85200)
プラグ/コネクタ C型60A/C型60A
サイズ 14mm2
長さ 2m 5m 10m 20m

外形寸法図[単位 : mm]

20P-20B/2外形寸法図[単位 : mm]

20P-20B/5外形寸法図[単位 : mm]

20P-20B/10外形寸法図[単位 : mm]

30P-30B/2外形寸法図[単位 : mm]

30P-30B/5外形寸法図[単位 : mm]

30P-30B/10外形寸法図[単位 : mm]

60P-60B/2外形寸法図[単位 : mm]

60P-60B/5外形寸法図[単位 : mm]

60P-60B/10外形寸法図[単位 : mm]

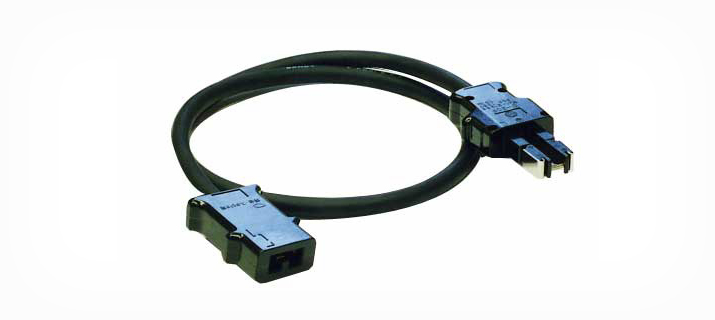

変換ケーブル30Aプラグを20Aコネクタに変換

変換ケーブル

PDFダウンロード

仕様

型式名称
商品コード
30P-20B/2
(G86020)
30P-20B/5
(G86050)
30P-20B/10
(G86100)
30P-20B/20
(G86200)
プラグ/コネクタ C型30A/C型20A
サイズ 3.5mm2
長さ 2m 5m 10m 20m

外形寸法図[単位 : mm]

30P-20B/230P-20B/2

30P-20B/530P-20B/5

30P-20B/1030P-20B/10

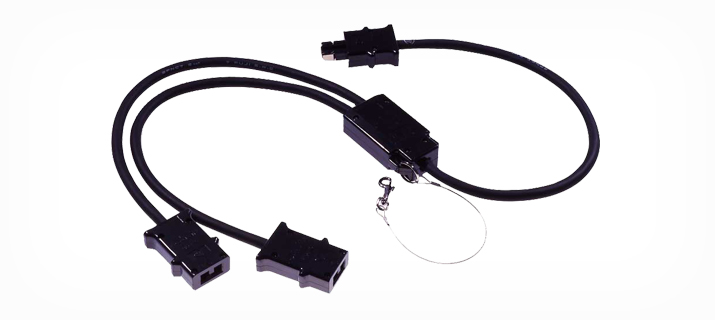

分岐ケーブル回路数を増やすために使用

分岐ケーブル

PDFダウンロード

仕様

型式名称
商品コード
20P-20B2/0.5(G87005) 30P-20B2/0.5(G88005) 30P-30B2/0.5(G89005)
プラグ/コネクタ C型20A/C型20A C型30A/C型20A C型30A/C型30A
サイズ 2mm2 2mm2, 3.5mm2 3.5mm2
長さ 1.1m
分岐数 2

外形寸法図[単位 : mm]

20P-20B2/0.520P-20B2/0.5

30P-20B2/0.530P-20B2/0.5

30P-30B2/0.530P-30B2/0.5

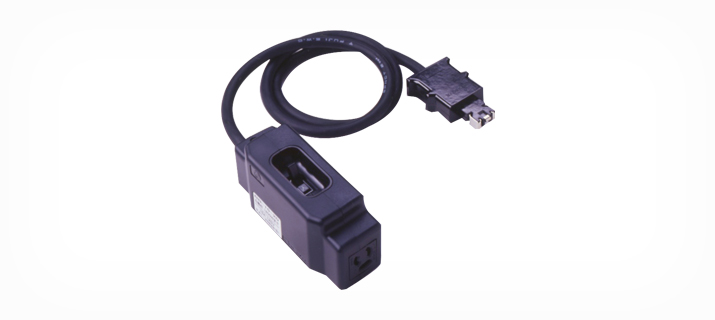

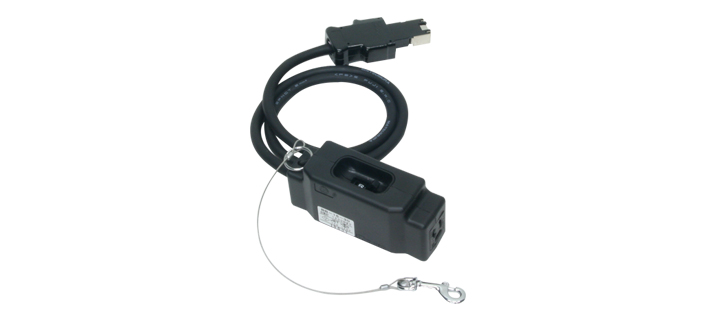

ブレーカ付変換ボックス

ブレーカ付変換ボックス

PDFダウンロード

製品特長

  • C型コンセントから平行プラグ付機器を接続する場合に使用(BB-15-20,BB-15-30)
  • 市販の15A定格のマルチタップを接続可(BB-15-20,BB-15-30)
  • C型60AコンセントからC型30Aプラグ付機器を接続する場合に使用(60P-30C1/2,60P-30C2/2)

仕様

型式名称
商品コード
BB-15-20(G90201) BB-15-30(G90202) 60P-30C1/2(G90310) 60P-30C2/2(G90320)
定格電流 12A -
定格電圧 AC125V
差込口 平行接地極付 15Aコンセント C型30Aコンセント×1 C型30Aコンセント×2
MCCB 2P 30AF/15AT ×1 1P 50AF/30AT ×1 1P 50AF/30AT ×2
プラグ C型20A C型30A C型60A
質量 0.65kg 0.7kg - -

外形寸法図[単位 : mm]

BB-15-20外形寸法図[単位 : mm]

BB-15-30外形寸法図[単位 : mm]

60P-30C1/2外形寸法図[単位 : mm]

60P-30C2/2外形寸法図[単位 : mm]

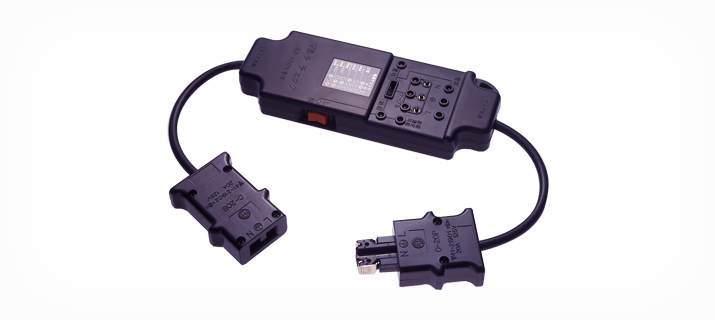

マルチチェック

マルチチェック

PDFダウンロード

製品特長

  • 電源接続状態のチェック
  • 電球の状態チェック
  • 延長ケーブルの接続チェック
  • 舞台照明器具・延長ケーブルの絶縁状態のチェック

仕様

型式名称
商品コード
MUC-3-20(G75001) MUC-3-30(G75002)
差込接続器 20Aタイプ 30Aタイプ
使用電池 リチウム電池×2コ(CR2025)
単3形アルカリ電池×1コ

外形寸法図[単位 : mm]

MUC-3-20外形寸法図[単位 : mm]

MUC-3-30外形寸法図[単位 : mm]

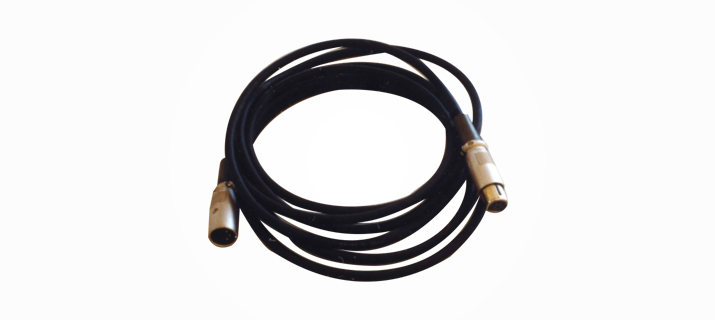

DMX信号ケーブル , カラーチェンジャ用信号ケーブル , 効果器RC用信号ケーブル

DMX信号ケーブル, カラーチェンジャ用信号ケーブル, 効果器RC用信号ケーブル

PDFダウンロード

仕様

型式名称
商品コード
DK2-1(G96201) DK2-3(G96203) DK2-5(G96205)
長さ 1m 3m 5m
接続 DMX-512用
型式名称
商品コード
DK2-10(G96210) DK2-20(G96220)
長さ 10m 20m
接続 DMX-512用
型式名称
商品コード
CK-5N(E40205) CK-10(E40210)
長さ 5m 10m
接続 カラーチェンジャ用
型式名称
商品コード
RK-5(G22011) RK-10(G22012) RK-15(G22013)
長さ 5m 10m 15m
接続 RC用

外形寸法図[単位 : mm]

DK2(DMX信号ケーブル)外形寸法図[単位 : mm]

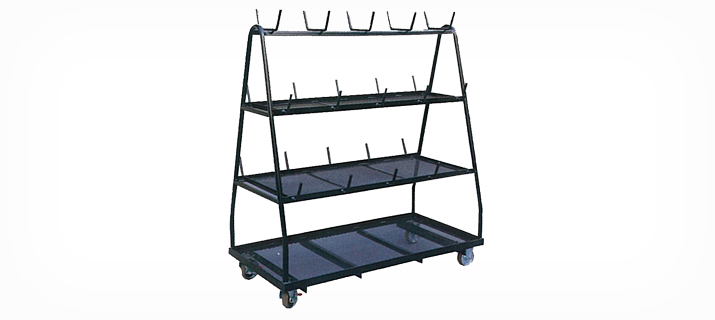

ケーブルワゴン

ケーブルワゴン

PDFダウンロード

仕様

型式名称
商品コード
WG-1(G01001)
外形寸法 W1600×H1835×D800mm

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]
