フライダクト・コンセントボックス

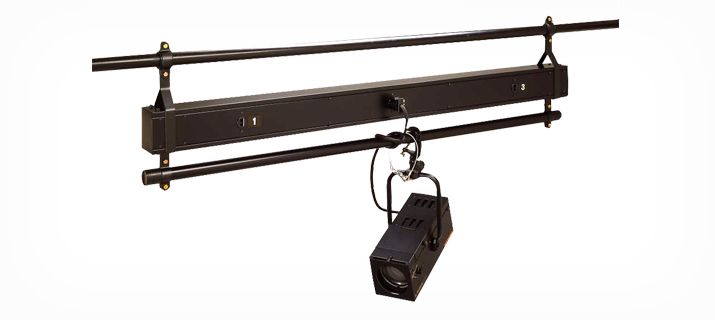

フライダクト

フライダクト

PDFダウンロード

製品特長

  • 舞台上部に設備して電源を供給
  • 電源供給用配線ダクト
  • 舞台サイズに合わせ、1.8m(標準)を連結して設備
  • 舞台サイズ、設備環境、長さ、コンセントの種類、数、回路数などをお問い合わせください。

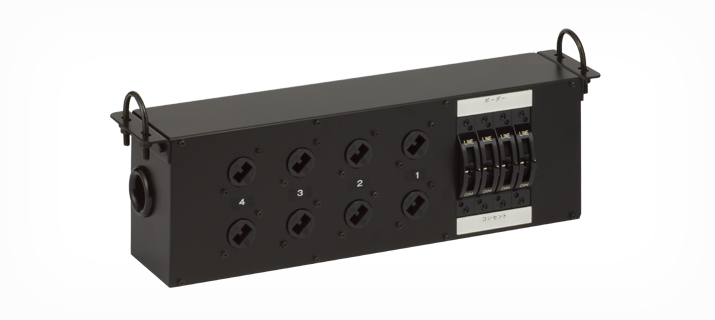

ボーダーコンセントボックス

ボーダーコンセントボックス

PDFダウンロード

製品特長

  • ボーダーライトの回路をサスペンションライト用の回路として利用できる切替ボックス
  • DLスイッチ付

仕様

型式名称
商品コード
BT-4(M21002)
回路数 4回路
コンセント C型20A
質量 8.0kg
外形寸法 W540×H180×D120mm

※BT-3(3回路)は受注生産となります。お問い合わせください。

外形寸法図[単位 : mm]

BT-4BT-4

BT-3BT-3

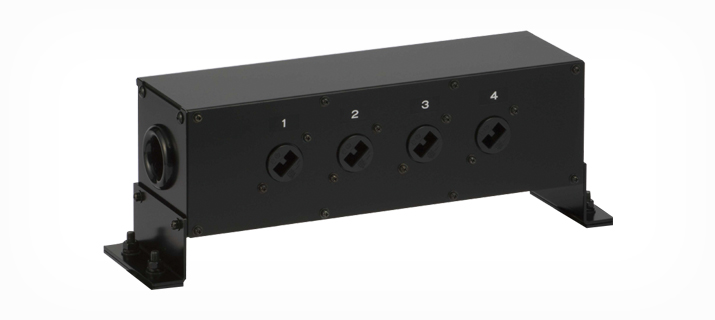

バトン用コンセントボックス(DMXコネクタ付)

バトン用コンセントボックス

PDFダウンロード

製品特長

  • 電源及びDMX制御信号供給用コンセントボックス
  • LED照明器具等の電源とDMX制御信号の供給用として
  • SU(ミニフラッドライト)等の電源供給用として

仕様

型式名称
商品コード
BC-21(M22031) BC-22(M22032) BC-23(M22033) BC-24(M22034)
回路数 1回路 2回路 3回路 4回路
コンセント C型20A
質量 2.4kg 3.3kg 3.4kg
外形寸法 W317×H160×D120mm W467×H160×D120mm
型式名称
商品コード
BC-31(M22041) BC-32(M22042) BC-33(M22043) BC-34(M22044)
回路数 1回路 2回路 3回路 4回路
コンセント C型30A
質量 2.9kg 3.0kg 4.1kg 4.3kg
外形寸法 W317×H190×D150mm W467×H190×D150mm
型式名称
商品コード
BC-21D01(M23011) BC-22D01(M23012) BC-23D01(M23013) BC-24D01(M23014)
回路数 1回路 2回路 3回路 4回路
コンセント C型20A
DMX出力コネクタ 1個
質量 2.5kg 3.4kg 3.5kg 3.6kg
外形寸法 W317×H160
×D120mm
W467×H160
×D120mm
W517×H160
×D120mm
型式名称
商品コード
BC-31D01(M23021) BC-32D01(M23022) BC-33D01(M23023) BC-34D01(M23024)
回路数 1回路 2回路 3回路 4回路
コンセント C型30A
DMX出力コネクタ 1個
質量 3.1kg 4.3kg 4.8kg
外形寸法 W317×H190
×D150mm
W467×H190
×D150mm
W517×H190
×D150mm
型式名称
商品コード
BC-D01(M23101) BC-D02(M23102)
DMX出力コネクタ 1個 2個
質量 1.5kg 1.6kg
外形寸法 W187×H160×D100mm

外形寸法図[単位 : mm]

BC-21BC-23BC-22BC-23BC-23BC-23BC-24BC-23BC-31BC-23BC-32BC-23BC-33BC-23BC-34BC-23BC-21D01BC-23BC-22D01BC-23BC-23D01BC-23BC-24D01BC-23BC-31D01BC-23BC-32D01BC-23BC-33D01BC-23

BC-34D01BC-24

BC-D01BC-33

BC-D02BC-34
