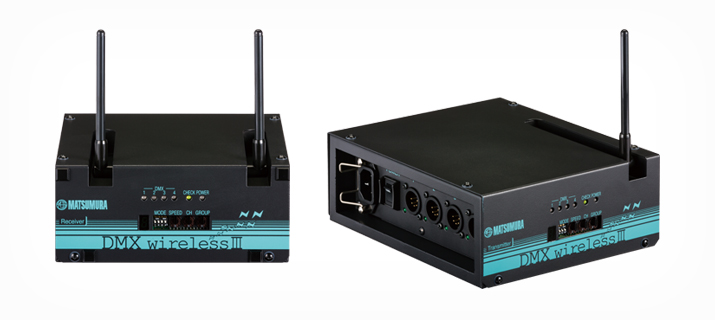

ワイヤレス送受信機・移動形DMXスプリッタ

DMX-WirelessIII

DMX-WirelessIII

PDFダウンロード

製品特長

  • 無線チャンネル番号表示器を搭載
  • 受信機の無線チャンネル番号変更は自動設定
  • パケット単位による無線転送
  • 周波数帯が14chの間で選択が可能
  • DMX512×4系統の通信が可能
  • ムービングライト等多くのチャンネルを必要とする機材に有効
  • SS34DXR(受信機)はダボ付き


仕様

型式名称
商品コード
SS34DXT[送信機](G94005) SS34DXR[受信機](G94006)
電波形式 G1D
周波数 2412~2484MHz(14ch設定可能)
占有帯域幅 22MHz
送信出力 10mW/MHz以下(但しアンテナの利得を含む)
到達距離 50~100m(但し環境条件により異なる)
技術基準適合証明取得済み
信号方式 DMX512/1990 4系統
電源 AC100V±10% 50/60Hz
電源プラグ 平行接地極付15Aプラグ付(ケーブル長2.0m)
定格消費電力 10W
質量 1.7kg 2.1kg
外形寸法 W175×H75×D210mm W175×H75×D286mm
オプション
  • DK-5   G96005 DMXケーブル(5m)
  • DK-10 G96010 DMXケーブル(10m)
  • DK-20 G96020 DMXケーブル(20m)

※DMXワイヤレスⅡ受信機と互換性あり。
旧製品との互換性の詳細につきましては、最寄りの各支店・営業所までお問い合わせください。

外形寸法図[単位 : mm]

SS34DXT

SS34DXR

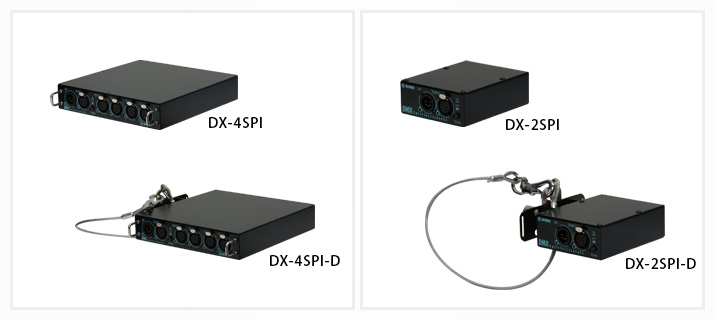

DMX Splitter/Isolate

DMX Splitter/Isolate

PDFダウンロード

製品特長

DX-4SPI, DX-4SPI-D
  • 1in 4outのスプリッタ
  • 入力・出力間、各出力間でアイソレーション

DX-2SPI, DX-2SPI-D
  • 1in 2outのスプリッタ
  • 入力・出力間でアイソレーション

仕様

DX-4SPI, DX-4SPI-D
型式名称
商品コード
DX-4SPI[置形](G94101) DX-4SPI-D[吊形](G94102)
入力信号 DMX512/1990 1系統
出力信号 DMX512/1990 4系統
電源プラグ 平行接地極付15A(ケーブル長 2.0m)
電源 AC 100V ±10% 50/60 Hz
定格消費電力 3W
質量 1.0kg 1.24kg
外形寸法 W210×H42×232mm W232×H286×D42mm
オプション DX-SPI-D(G94111)ハンガー取付用ダボ取付金具

DX-2SPI, DX-2SPI-D
型式名称
商品コード
DX-2SPI[置形](G94103) DX-2SPI-D[吊形](G94104)
入力信号 DMX512/1990 1系統
出力信号 DMX512/1990 2系統
電源プラグ 平行接地極付15A(ケーブル長 2.0m)
電源 AC 100V ±10% 50/60 Hz
定格消費電力 1W
質量 0.33kg 0.58kg
外形寸法 W100×H42×D126mm W126×H186×D42mm
オプション DX-SPI-D(G94111)ハンガー取付用ダボ取付金具

外形寸法図[単位 : mm]

DX-4SPIDX-4SPI

DX-4SPI-DDX-4SPI-D

DX-2SPIDX-2SPI

DX-2SPI-DDX-2SPI-D
