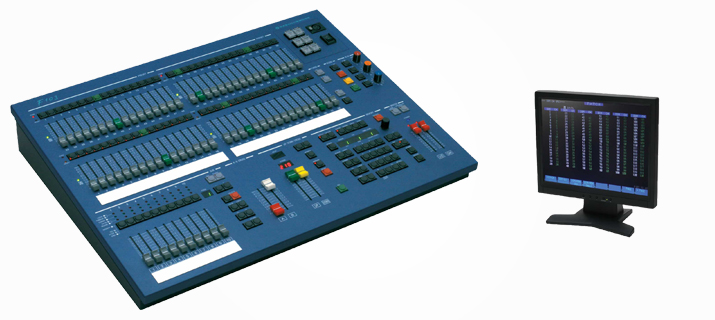

調光操作卓

F103

F103

PDFダウンロード

製品特長

仕様

コントロールCH/DIM 64CH/512DIM
プリセットフェーダ 32本 2段プリセット、ジョイント機能
ショーデータ数 2ショーデータ
シーン記憶 300シーン
サブデータ 10本 30ページ
チェイス トータル300ステップ
パッチ 1場面
外部記憶 CFカード(Compact Flash™)
調光制御信号 DMX512/1990×1系統
外部入力調光信号 DMX512/1990×1系統
バックアップ プリセット64chフリー出力
電源 AC100V±10% 50/60Hz
質量 14.0kg
外形寸法 W700×H109×D540mm
オプション 直点灯ワイヤレス、専用スタンド、外部表示機能及び17型カラー液晶ディスプレイ

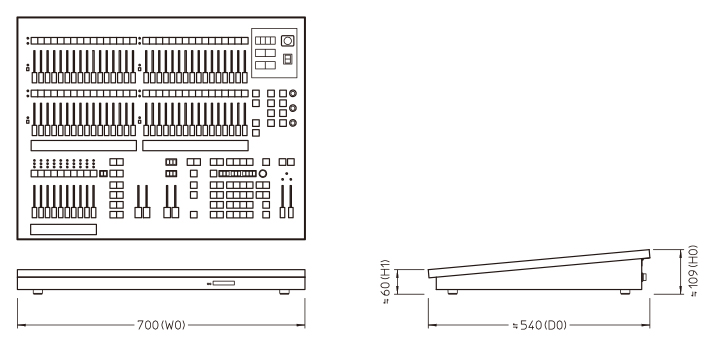

外形寸法図[単位 : mm]

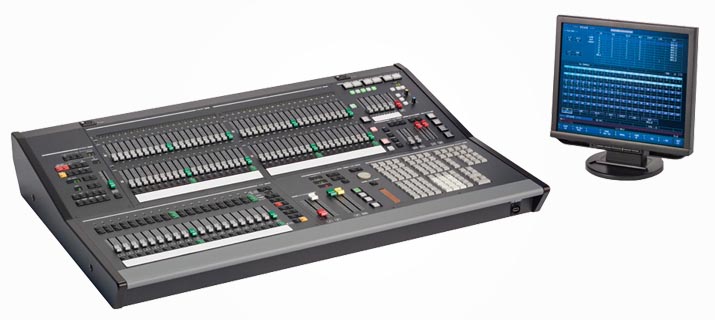

F105II

F105II

PDFダウンロード

製品特長

仕様

コントロールCH/DIM 512CH/512DIM
1024CH/1024DIM
プリセットフェーダ 40/60本 2段プリセット、ジョイント機能、P/F切替機能
ショーデータ数 1000ショーデータ
シーン記憶 1000シーン
パート数 8パート
サブフェーダ 20本 50ページ 1000シーン
エフェクト 50パターン×99ステップ トータル1000ステップ
パッチ 4場面+1:1 表形式表示画面 負荷グラフィック表示画面
プロファイル 16種類
CHグループ 99グループ
マクロ数 99マクロ
データ互換 USBメモリ:F153、JASCII
ディスプレイ 17型カラー液晶ディスプレイ 1台 または2台(2台目はオプション)
外部記憶 USBメモリ(FAT16,FAT32フォーマット)
調光制御信号 DMX512/1990×2系統,Ethernet
外部入力調光信号 DMX512/1990×1系統,Ethernet
バックアップ マニュアルバックアップ
電源 AC100V ±10% 50/60Hz
質量 40ch:35.0kg
60ch:45.0kg
外形寸法 40ch:W1100×H162×D740mm
60ch:W1310×H162×D740mm
オプション ノートPC(ネットワーク対応)、 直点灯ワイヤレス、 ハンディターミナル、 プリンタ、 Ethernet/DMX変換ボックス、サブフェーダ操作卓、カラー液晶ディスプレイ 1台(2台目)

外形寸法図[単位 : mm]

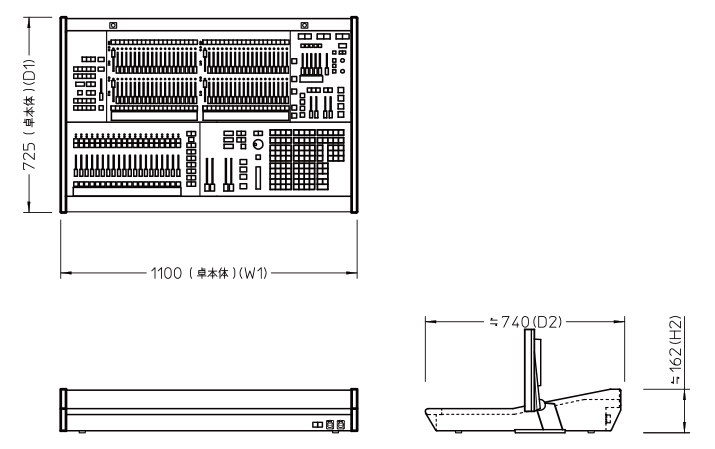

40CH

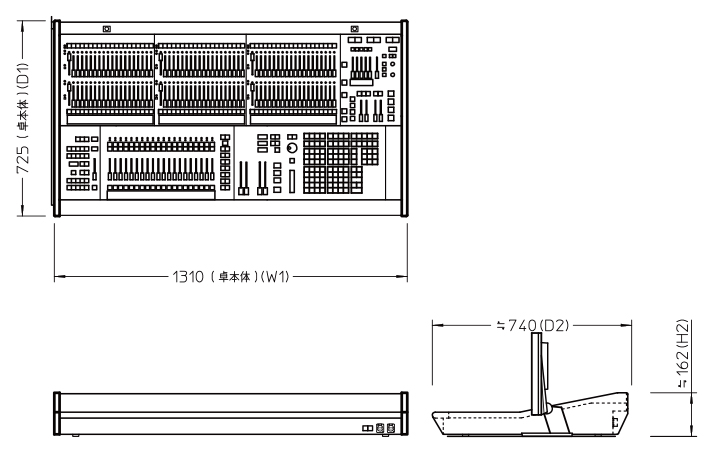

60CH

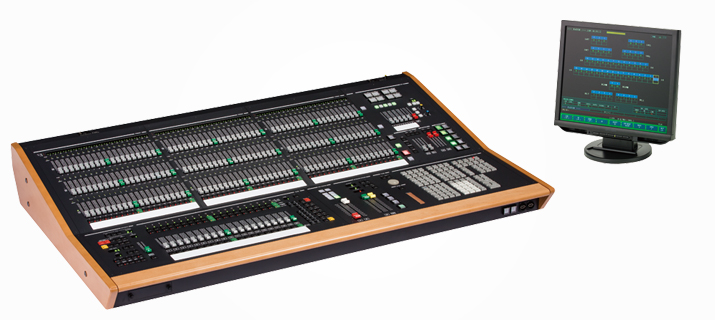

F153III

F153III

PDFダウンロード

製品特長

仕様

コントロールCH/DIM 1024CH/1024DIM
2048CH/2048DIM
プリセットフェーダ 60/80/100本 3段プリセット、ジョイント機能、P/F切替機能
ショーデータ数 1000ショーデータ
シーン記憶 1000シーン
パート数 8パート
サブフェーダ 20本 50ページ 1000シーン
エフェクト 50パターン×99ステップ トータル1000ステップ
パッチ 4場面+1:1 表形式表示画面 負荷グラフィック表示画面
プロファイル 16種類
CHグループ 99グループ
マクロ数 99マクロ
データ互換 USBメモリ:F153、JASCII
ディスプレイ 17型カラー液晶ディスプレイ 1台または2台(2台目はオプション)
外部記憶 USBメモリ(FAT16,FAT32フォーマット)
調光制御信号 DMX512/1990×2系統,Ethernet
外部入力調光信号 DMX512/1990×1系統,Ethernet
バックアップ マニュアルバックアップ/デュアルランニング(オプション)
電源 AC100V ±10% 50/60Hz
質量 60CH:65.0kg
80CH:80.0kg
100CH:95.0kg
外形寸法 60CH:W1370×H194×D840mm
80CH:W1733×H194×D840mm
100CH:W2075×H194×D840mm
オプション

ノートPC(ネットワーク対応)、直点灯ワイヤレス、ハンディターミナル、プリンタ、Ethernet/DMX変換ボックス、サブフェーダ操作卓、カラー液晶ディスプレイ 1台(2台目)

外形寸法図[単位 : mm]

60CH

80CH

100CH

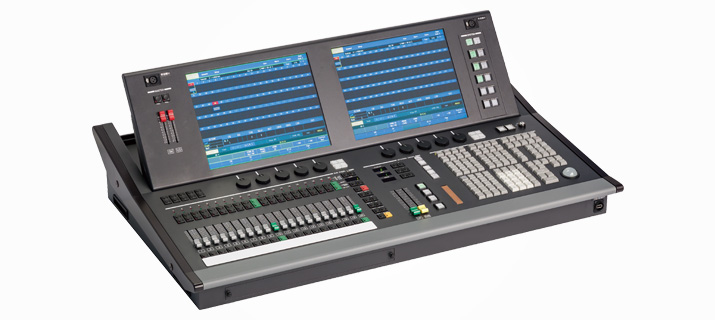

F506

F506

製品特長

仕様

コントロールCH/DIM 4096CH/4096DIM
プリセットフェーダ 60/80/100本 3段プリセット、ジョイント機能、フラッシュ機能、P/F切替機能
ショーデータ数 1000ショーデータ
シーン記憶 キュー、サブ、チェイス トータル3000シーン 割込み記憶
パート数 10パート
サブフェーダ 20本 100ページ、キュー、サブ、チェイス トータル3000シーン
チェイス 100パターン、キュー、サブ、チェイス トータル3000ステップ
ムービングライト制御数 100台
パッチ 4場面 表形式表示画面 負荷グラフィック表示画面
マクロ数 999マクロ
データ互換 JASCII
ディスプレイ 内蔵15型カラー液晶ディスプレイ(タッチパネル)2台
外部記憶 USBメモリ(FAT16,FAT32フォーマット)
調光制御信号 DMX512/1990×2系統,Ethernet
外部入力調光信号 DMX512/1990×2系統,Ethernet
バックアップ バックアップCPU方式/バックアップ卓方式
電源 AC100V±10% 50.60Hz
質量 42.0kg
外形寸法 W1060×H187×D660mm
オプション

プリセットコンソール、ノートPC(ネットワーク対応)、直点灯ワイヤレス、
ハンディーターミナル、プリンタ、Ethernet/DMX変換ボックス、
サブフェーダ操作卓、外部カラー液晶ディスプレイ 2台

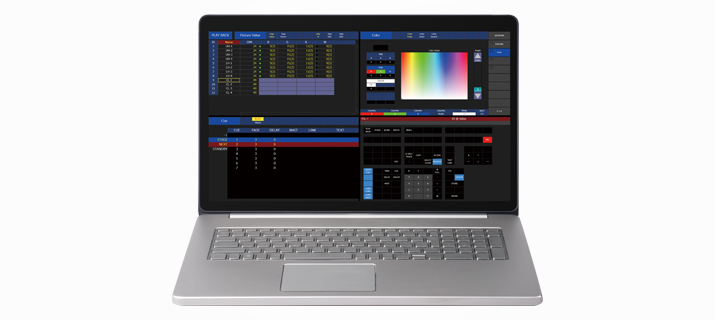

カラーLEDコントロールPC

F506

PDFダウンロード

製品特長

  • 照明操作卓とリンクさせ、LED照明器具の制御が可能
  • カラーピッカ、カラーフェーダ、カラーボタンを使って直感的な色づくりが可能
  • 作成したカラーを登録できるカラーパレット機能
  • カラースウォッチにはカラーフィルタのデータを登録・呼出が可能
  • 必要な情報を画面を切替えることなく一画面で確認が可能
  • バーチャル調光レベルコントロール対応
  • 調光制御信号 イーサネット
  • リンク機能

仕様

型式名称 F-Cz
コントロールCH 2048CH
制御機材数 最大128台(当社製LED機材)
ショーデータ数 20ショーデータ(シーンデータ、パッチデータ)
シーン記憶数 1000シーン
カラーLED制御 カラーピッカ、
カラーフェーダ(S<色合>、H<彩度>、B<明度>フェーダ、RGBフェーダ)、
カラースウォッチ(カラーピッカ、カラーフェーダで設定した色を登録、呼出可能 35×4ページ)
グループ記憶数 1〜100シーン
パレット記憶数 インテンシティー 250
カラー 250
時間記憶 フェードタイム  0,0.1〜99:59.9秒
ディレイタイム  0,0.1〜99:59.9秒
ウエイトタイム  0,0.1〜99:59.9秒
出力レベルの記憶 実行記憶、ブラインド記憶
レベル修正 実行修正、ブラインド修正
レベル修正方式 10キー、バーチャルフェーダ、マウスのウィール
シーン再生 タイム再生、マニュアル再生、外部リンク再生
消去 シーン、グループ、パレット、セットアップ(設定のリセット)
調光制御信号 Ethernet(4ユニバース)
Ethernet/DMX変換ボックスを使用してDMX信号 4系統出力可能(1〜2048)
パッチ 1場面 Fixture(機材)パッチ、ライブラリー登録
(機材<調光器を含む>の種類を128台まで登録可能)
Type(機材の種類)、Name(機材の名前)、Patch(DMX先頭番号)リスト表示、
プロファイル(DMXカーブ)16種類
外部リンク Ethernetによる外部機器とのリンク(Ethernetリンク)
RS232Cによる外部機器とのリンク(USB/RS232C変換器接続により対応)
外部記憶 USBメモリ
電源 AC100V ±10% 50/60Hz
付属品 マウス
オプション 専用スタンド
PC仕様
OS Windows7,8.1,10
CPU Core i3以上
メモリ 4GB以上
解像度 Full HD(1920×1080)

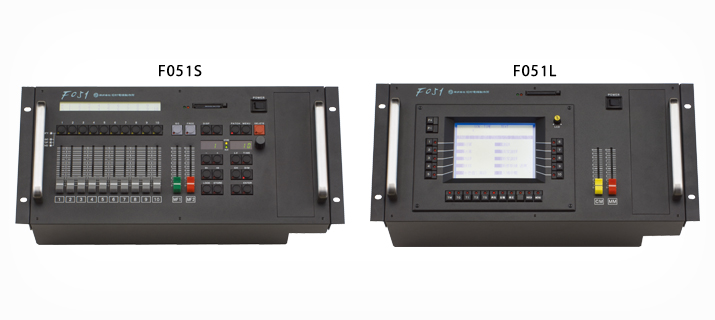

F051

F051

PDFダウンロード

製品特長

  • サブフェーダタイプとタッチパネルタイプをご用意
  • 記憶シーン 300シーン
  • 外部入力調光信号(DMX-IN)によりシーン記憶が可能
  • 外部記憶にCFカードを採用
  • オプションパネル部には設備に合わせた操作部を組み込むことが可能
  • 壁面、音響ワゴン等に組み込むことが可能

仕様

形式名称 F051S F051L
コントロールCH/DIM 120CH/512DIM
プリセットフェーダ

フリーフェーダ10本
12ページ(サブフェーダと切替)

-
ショーデータ数 10ショーデータ(外部記憶CFカード挿入時)
シーン記憶 300シーン(サブ、チェイス)
時間記憶 フェードタイム 0~999.9秒
調光レベルの設定

エンコーダ、フリーフェーダ、
DMX-IN(外部入力)

LCDタッチディスプレイ、
DMX-IN(外部入力)

調光レベルの記憶 実行、修正
レベル修正 実行修正、一時修正
レベル修正方式 エンコーダ LCDタッチディスプレイ
再生 サブ/フリーフェーダ、シーン再生SW シーン再生SW
サブフェーダ

10本、30ページ、ダイレクト記憶方式、
シフト、ロック、フリーズ、チェイス再生

-
チェイス

トータル300ステップ、
ステップタイム0.1~999.9秒、
サブフェーダ再生、シーン再生SW再生、
フェージング再生モード

トータル300ステップ、
ステップタイム0.1~999.9秒、
シーン再生SW再生、フェージング再生モード

フラッシュスイッチ サブフェーダ×10ヶ -
パッチ 直/調仕込み、1:1仕込み
ディスプレイ 内蔵LCD 内蔵5.7型LCDタッチディスプレイ
外部記憶 CFカード(Compact Flash™)
調光制御信号 DMX512/1990
外部入力調光信号 DMX512/1990
電源 AC100V±10% 50/60Hz
定格消費電力 20W
質量 5.1kg 6.0kg
外形寸法 W482×H221.5×D128mm(EIA5U) W482×H221.5×D153mm(EIA5U)
オプション

本体組込みオプションパネル部、
壁取付ボックス(埋め込み型・露出型)

外形寸法図[単位 : mm]

F051S

F051L
