調光操作卓

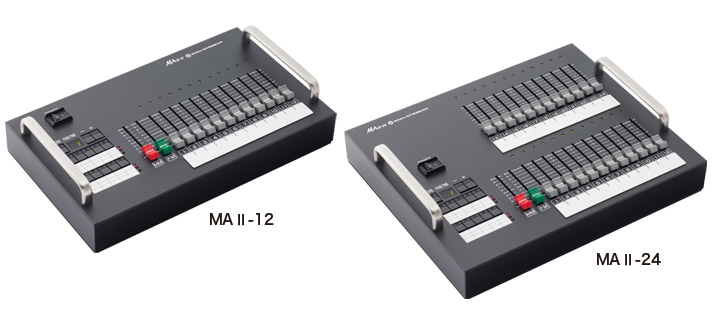

メモリーパネル MAⅡ-12/24

MAxBAC

PDFダウンロード

製品特長

  • シーン再生スイッチでダイレクトに60シーンのタイム再生が可能
  • 外部入力調光信号(DMX-IN)によりシーン記憶が可能(500CH)
  • フリーフェーダでのマニュアル再生が可能
  • フリーフェーダ出力モニタLED付

仕様

形式名称 MAⅡ-12 MAⅡ-24
コントロールCH 12(フリーフェーダ数) 24(フリーフェーダ数)
シーン記憶 60シーン(10シーン×6ページ)
時間記憶 フェードタイム 0~99秒(1秒単位)
調光レベルの設定 フリーフェーダ、DMX-IN(外部入力、500ch)
調光レベルの記憶 実行
再生

シーン再生スイッチによるタイム再生

フリーフェーダによるマニュアル再生

メモリマスタフェーダ 1
フリーマスタフェーダ 1
フリーフェーダ 12 24
パッチ(オプション) 固定1場面(出荷時設定)
リンク機能(オプション) RS232Cによるシーン再生
シーン再生によるRS232Cテキスト出力
調光制御信号 DMX512/1990
外部入力調光信号 DMX512/1990
電源 AC100V ±10% 50/60Hz
定格消費電力 10W
質量 約2.8kg 約3.6kg
外部寸法 W375×H211.5×D88mm W375×H310×D88mm
オプション EIA取付金具

外形寸法図[単位 : mm]

MAⅡ-12 MA-12B-AC

MAⅡ-24MA-24B-AC

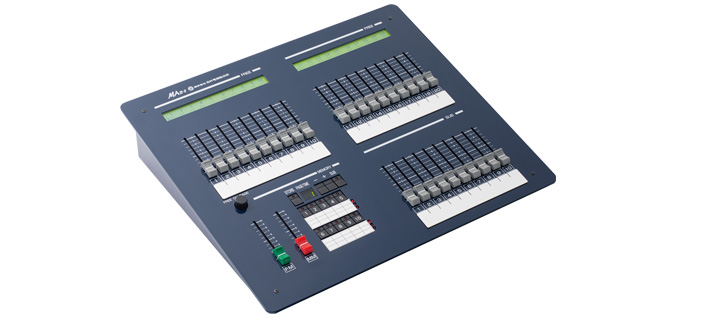

メモリーパネル MAⅡ-S

MAxBAC

PDFダウンロード

製品特長

  • フリーフェーダ 20本×5ページ(100CH)
  • サブフェーダ 10本×20ページ(200シーン)
  • シーン記憶数 200シーン
  • カラーLED制御HSB制御機能(3ch制御:H<色相>/S<彩度>/B<明度>)
  • 外部入力調光信号(DMX-IN)によりシーン記憶が可能(500CH)

仕様

形式名称 MAⅡ-S
コントロールCH 100CH/512DIM
シーン記憶 200シーン(10シーン×20ページ)
カラーLED制御 HSB制御機能(3CH制御)
H(色相)
S(彩度)
B(明度)
時間記憶 フェードタイム 0~99秒(1秒単位)
調光レベルの設定 フリーフェーダ、
DMX-IN(外部入力、500ch)
調光レベルの記憶 実行
再生

シーン再生スイッチによるタイム再生

フリーフェーダによるマニュアル再生

サブフェーダ 10本×20ページ、
ダイレクト記憶方式、フリーズ
メモリマスタフェーダ 1
フリーマスタフェーダ 1
フリーフェーダ 20本×5ページ(100ch)
ディスプレイ 内蔵小型ディスプレイ
パッチ(オプション) 固定1場面(出荷時設定)
外部リンク(オプション) 受信:RS232Cテキスト入力によるシーン再生
送信:シーン再生によるRS232Cテキスト出力
調光制御信号 DMX512/1990
外部入力調光信号 DMX512/1990
電源 AC100V ±10% 50/60Hz
定格消費電力 10W
質量 約4.5kg
外部寸法 W440×H380×D85mm
オプション EIA取付金具

外形寸法図[単位 : mm]

MA-12B-AC
