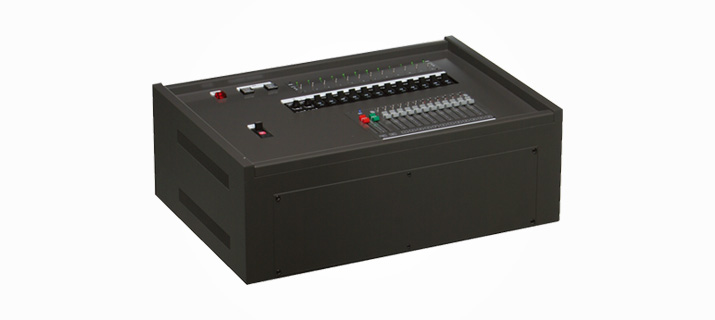

調光操作盤

MD-12CD・16CD・20CD

MD-12CD・16CD・20CD

PDFダウンロード

製品特長

  • 調光器と調光操作部(回路スイッチ、フェーダ)が一体となった、コンパクトな調光操作盤
  • 調光回路数:12,16,20回路、直回路数:2回路
  • 各調光回路に漏電検知機能付
  • 外部入力調光信号(DMX-IN)により、調光制御が可能

仕様

電源 単相3線式 100V/200V 50/60Hz
調光回路 【定格電圧】 100V
【定格電流】 20A
【適合負荷】 白熱灯
【負荷MCCB】 MCCB 2P 50AF/20AT
【漏電検知】 漏電検知機能
JATET-L-7120-2
【調光特性】 JATET-Aカーブ
直回路 【定格電圧】 100V
【負荷MCCB】 ELB 2P 50AF/20AT
操作部 マスタフェーダ(MR,MG)、シングルフェーダ、
単独/マスタ切替スイッチ(MR/単独/MG)、直/調切替スイッチ(直/調)、
調光出力モニタLED、 漏電表示LED、漏電リセットスイッチ、漏電テストスイッチ
外部入力
調光信号
DMX512/1990 ×1系統(本体操作部とミキシング)
形式名称 MD-12CD MD-16CD MD-20CD
主幹MCCB MCCB 3P 125AF/125AT MCCB 3P 225AF/175AT MCCB 3P 225AF/200AT
調光回路数 12 16 20
直回路数 2
マスタフェーダ 2
シングルフェーダ 12 16 20
漏電表示LED 12 16 20
漏電テストスイッチ 1
漏電リセットスイッチ 1
調光出力モニタLED 12 16 20
直/調切替スイッチ 12 16 20
単独/マスター切替スイッチ 12 16 20
DMX-IN外部
入力コネクタ
1
外形寸法 W650×H230×D450mm W800×H230×D450mm W950×H230×D450mm

外形寸法図[単位 : mm]

MD-12CD MD-12CD

MD-16CD MD-16CD

MD-20CD MD-20CD
