エフェクトシステム

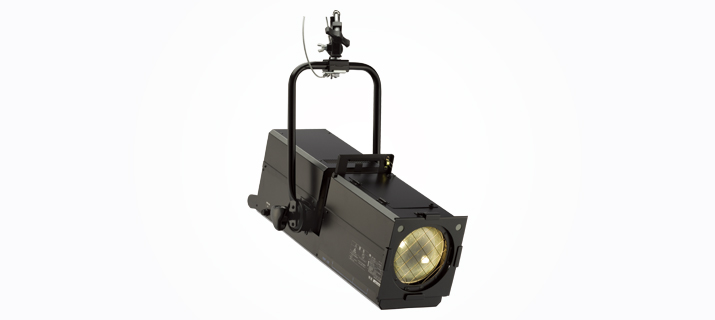

プロジェクタスポット MY-6II

プロジェクタスポット MY-6II

PDFダウンロード

製品特長

  • プロジェクタとスポットライト機能を併せもち、多様な演出が可能
  • 工夫次第でプライベートフィルム、ゴボの投影が可能

仕様

形式名称
商品コード
MY-6II(A04011)
定格消費電力 666W
ファン内蔵 AC100V/16W
レンズ 非球面平凸(レンズ径 元玉127mm・先玉152mm)
リフレクタ アルミダイクロイック楕円
電源プラグ C型20A(ケーブル長1.5m)
質量 9.5kg
外形寸法 W292×H215×D647mm
適合電球 JCD 100V 650W CT/MDS
付属品

フィルタホルダ(195×195mm)
標準カセット
PH-MYPFF(100×80mmプライベートフィルムパターンホルダ)

オプション ロスコ A・Bサイズパターンホルダ、Hiパターンホルダ

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

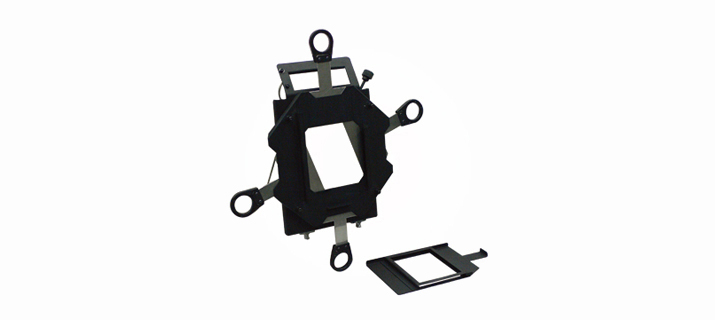

カッターカセット MY-6II-C

カッターカセット MY-6II-C

PDFダウンロード

製品特長

  • 自由自在に明かりをカット
  • パターンの投影が可能

仕様

形式名称
商品コード
MY-6II-C(G30005)
回転角度 装着時)±15° 取外し時)360°
質量 1.2kg
外形寸法 W356×H356×D37mm
適合パターン
  • Hiパターン(MS・MCS・MGタイプ)
  • ロスコゴボ(A・Bサイズ )
  • プライベートフィルム(100×80mm)
付属品 PH-MYPFF(100×80mmプライベートフィルムパターンホルダ)
オプション ロスコA・Bサイズパターンホルダ、Hiパターンホルダ

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

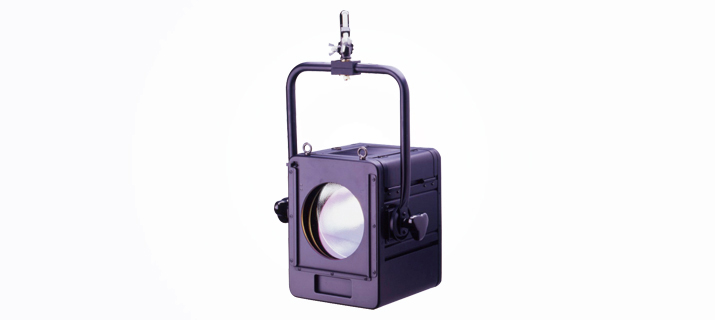

プロジェクタスポット PI-II

プロジェクタスポット PI-II

PDFダウンロード

製品特長

  • オブジェクティブレンズとの組合わせにより演出
  • 熱線反射・吸収ガラスの効果帯域を併せ持つ新型広帯域熱線反射ガラスを採用
  • ファンレス仕様の静音設計

仕様

形式名称
商品コード
PI-II(A25011)
定格消費電力 1000W
ファン内蔵 -
リフレクタ アルミ楕円
電源プラグ C型20A(ケーブル長1.5m)
コンセント 効果器用 C型20A
質量 8.5kg
外形寸法 W394×H351×D349mm
適合電球 JCD 100V 1000W B/EM,C/EM

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

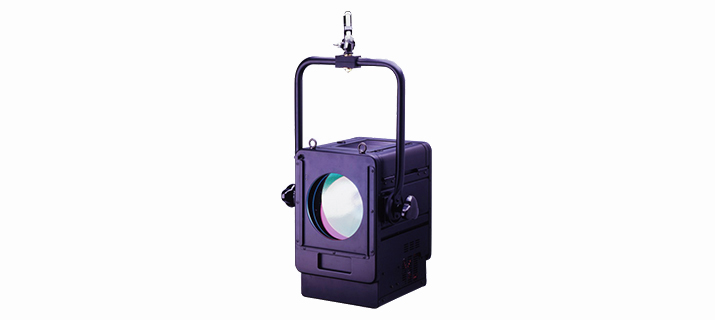

プロジェクタスポット PE-II

ロジェクタスポット PE-II

PDFダウンロード

製品特長

  • オブジェクティブレンズとの組合わせにより演出
  • 熱線反射・吸収ガラスの効果帯域を併せ持つ新型広帯域熱線反射ガラスを採用
  • DMXによるON/OFF制御機能を搭載
  • ディミングシャッタ用モーター出力を標準装備

仕様

形式名称
商品コード
PE-II(A25012)
定格消費電力 490W
ファン内蔵 12V/5.5W
リフレクタ アルミダイクロイック楕円
電源プラグ C型20A(ケーブル長1.5m)
コンセント 効果器用 C型20A
質量 12.8kg
外形寸法 W394×H405×D375mm
適合ランプ ※ HTI-403W/SE-Z
  ※適合ランプは、水銀使用製品ですので,事業所等から排出される場合は、
廃棄物処理 法に則り適正に行ってください。
使用済み水銀添加ランプの適正回収に係る情報提供について
((一社)日本照明工業会サイトにリンクします。)
http://www.jlma.or.jp/kankyo/suigin/index.htm

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

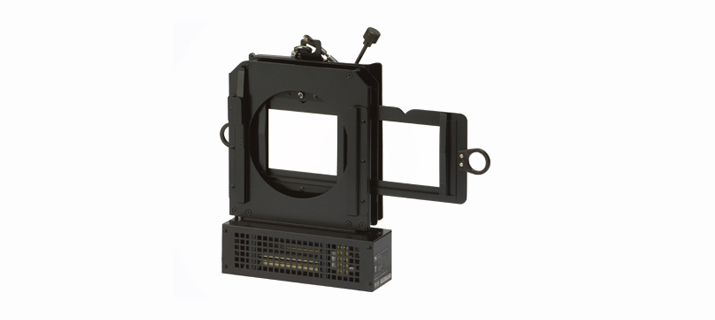

スライドキャリア SC-II

スライドキャリア SC-II

PDFダウンロード

製品特長

  • オブジェクティブレンズと併用して精細なプライベートフィルムを投影可能な効果器
  • ファン用ヒューズを装備

仕様

形式名称
商品コード
SC-II(E00021)
定格消費電力 10W
ファン内蔵 100V/10W
電源プラグ C型20A(ケーブル長1.2m)
質量 4.7kg
外形寸法 W230×H297×D90mm
併用機材 LO, LL
適合パターン Eフィルム(4×5サイズ)、Hiパターン(4×5サイズ)、プライベートフィルム(別途)

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

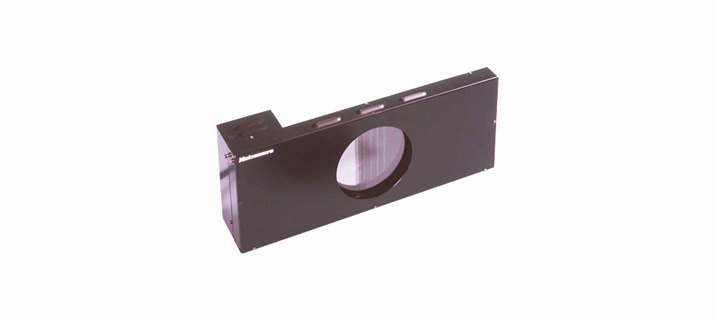

ディミングシャッタ DS

ディミングシャッタ DS

PDFダウンロード

製品特長

  • PE-II型プロジェクタスポットライトの調光用シャッタ

仕様

形式名称
商品コード
DS(G32001)
定格消費電力 10W
調光速度 【最高速度】約1.5秒(全開~全閉)
【最低速度】調光速度による
制御機器 RC-DXB、RC-ADB、RC-RB
電源プラグ C型20A(ケーブル長1.5m)
質量 4.3kg
外形寸法 W550×H220×D106mm
オプション
  • RC-DXB G22002 DMX制御ボックス
  • RC-ADB G22003 AC/DC変換ボックス
  • RC-RB G40007 コントロールボックス

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

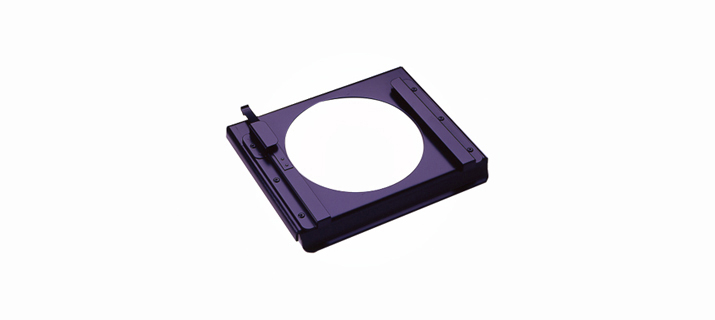

パターンアダプタ HA

パターンアダプタ HA

PDFダウンロード

製品特長

  • ステンレスパターン(180×180mm)の取付けアダプタ
  • セッティングが簡単

仕様

形式名称
商品コード
HA(E00025)
質量 0.47kg
外形寸法 W224×H200×D29mm
併用機材 PI-II, PE-II, LO, LL
適合パターン Hiパターン(ML・MCタイプ)

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

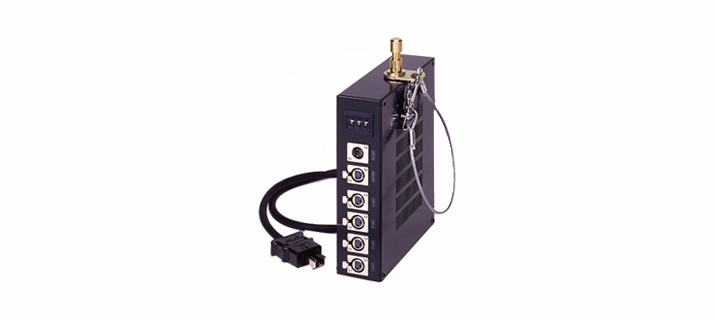

DMX制御ボックス RC-DXB

RC-DXB <DMX制御ボックス>

PDFダウンロード

製品特長

  • DMX信号を制御し、ディミングシャッタの開閉が可能
  • 信号はカスケード接続

仕様

形式名称
商品コード
RC-DXB(G22002)
入力信号 DMX-512
出力信号 DC0~10V
出力回路数 4回路
電源プラグ C型20A(ケーブル長1.5m)
質量 2.5kg
外形寸法 W55×H250×D200mm
オプション

RK-5  G22011 RC用信号ケーブル(5m)
RK-10 G22012 RC用信号ケーブル(10m)
RK-15 G22013 RC用信号ケーブル(15m)

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

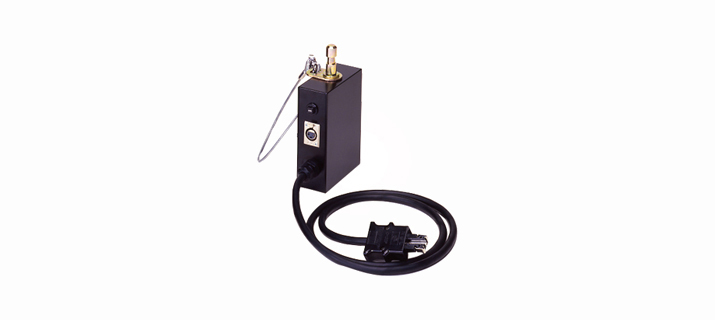

AC/DC変換ボックス RC-ADB

PDFダウンロード

製品特長

  • 0~100Vの調光電源を変換し、ディミングシャッタの開閉が可能
  • 信号はカスケード接続が可能

仕様

形式名称
商品コード
RC-ADB(G22003)
入力信号 AC0~100V(調光出力)
出力信号 DC0~10V
出力回路数 1回路
電源プラグ C型20A(ケーブル長1.5m)
質量 1.3kg
外形寸法 W50×H160×D120mm
オプション


RK-5  G22011 RC用信号ケーブル(5m)
RK-10 G22012 RC用信号ケーブル(10m)
RK-15 G22013 RC用信号ケーブル(15m)

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

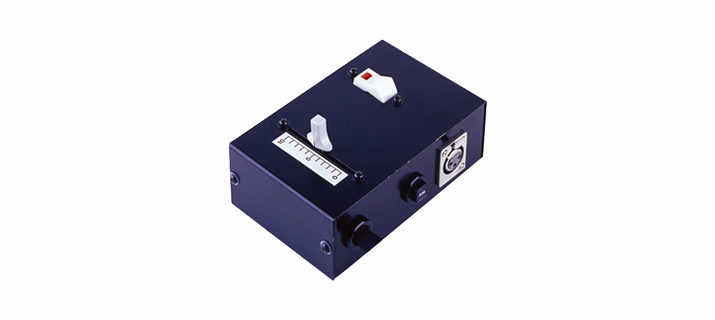

コントロールボックス RC-RB

コントロールボックス RC-RB

PDFダウンロード

製品特長

  • アナログ信号で制御

仕様

形式名称
商品コード
RC-RB(G40007)
電源プラグ 平行接地極付15A(ケーブル長1.5m)
質量 0.7kg
外形寸法 W140×H90×D50mm
オプション


RK-5   G22011 RC用信号ケーブル(5m)
RK-10 G22012 RC用信号ケーブル(10m)
RK-15 G22013 RC用信号ケーブル(15m)

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]
