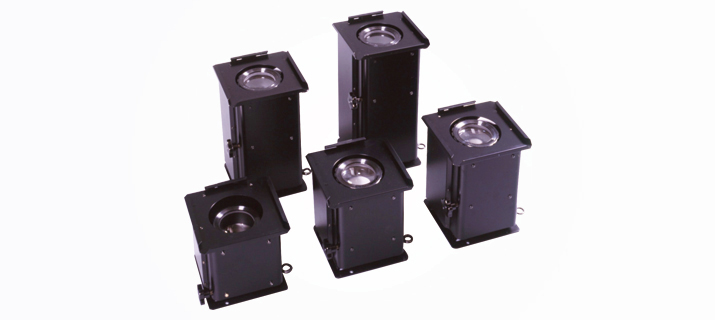

オブジェクティブレンズ

LO

LO

PDFダウンロード

製品特長

  • 効果器と背景との距離、または映像の大きさによって変わる焦点距離に対応した5タイプ

仕様

型式名称
商品コード
LO-4B(E10011) LO-6B(E10012) LO-8B(E10013)
焦点距離 102mm 152mm 203mm
質量 3.0kg 2.9kg 3.1kg
外形寸法 W200×H200×D183mm W200×H200×D223mm W200×H200×D263mm
型式名称
商品コード
LO-10B(E10014) LO-12B(E10015)
焦点距離 254mm 305mm
質量 3.3kg 3.6kg
外形寸法 W200×H200×D319mm W200×H200×D379mm

外形寸法図[単位 : mm]

LO-4B

外形寸法図[単位 : mm]

LO-6B

外形寸法図[単位 : mm]

LO-8B

外形寸法図[単位 : mm]

LO-10B

外形寸法図[単位 : mm]

LO-12B

外形寸法図[単位 : mm]
照度データ<電球JCD 100V 1000W C/EM >(単位:Lx)
オブジェクティブレンズ 照射距離
2m 4m 6m 8m 10m 12m 14m
LO-4B 3830 960 425 240 150 110 -
LO-6B 8300 2075 920 520 330 230 170
LO-8B 9950 2490 1100 620 400 280 200
LO-10B 11400 2850 1270 710 460 320 230
LO-12B 12900 3225 1430 800 520 360 260

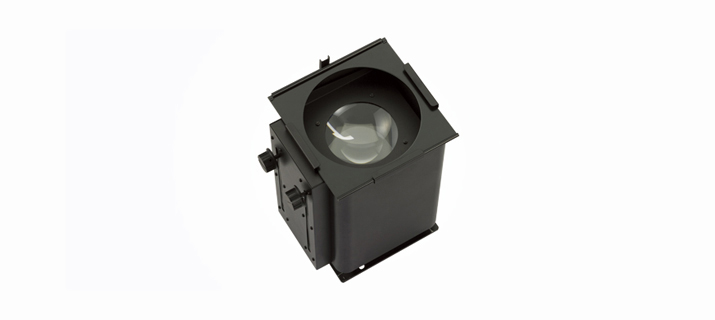

LO-46II

LO-46II

PDFダウンロード

製品特長

  • ズーム方式を採用したオブジェクティブレンズ
  • 利用頻度の高い照射距離(LO-4B・6B)をカバー

仕様

形式名称
商品コード
LO-46II(E10010)
レンズD 先玉114mm, 元玉152mm
レンズF 先玉254mm, 元玉254mm
質量 4.0kg
外形寸法 W240×H201×D306mm

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]
