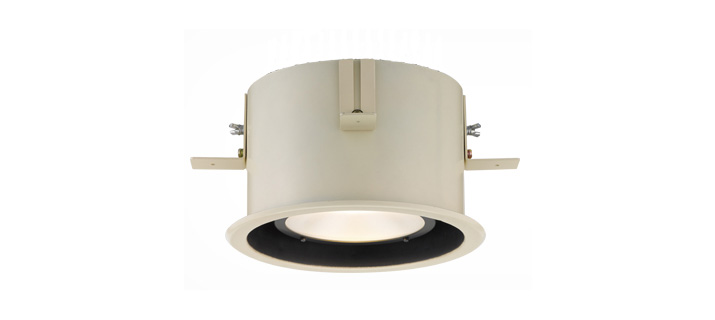

調色LED天反ライト

CR-Rs-W・N-500／F,CR-Rs-W・N-500

CR-Rs-W・N-500／F,CR-Rs-W・N-500

PDFダウンロード

リーフレット 納入仕様書

製品特長

  • 調光により、ハロゲン電球と同様、色温度が変化します。（調色モード）
  • 調色モード（1800K～3000K）、単色モード（3000K）の2タイプの調光特性が選択可能
  • 平均演色評価数 Ra95（代表値）
  • DMXによる高精度な0～100%調光
  • ハロゲン電球500W相当の明るさを確保（当社比）
  • 照射角はワイドとナロー
  • 客電、ダウンライトとして使用可能
  • インテリジェント機能搭載（RDM／アンサバック※）

仕様

フランジ付き
型式名称
商品コード

CR-Rs-W-500/F(1)（A30332）
CR-Rs-N-500/F(1)（A30322）
製品構成 灯体部1台＋電源部1台
型式名称
商品コード

CR-Rs-W-500/F(2)（A30334）
CR-Rs-N-500/F(2)（A30324）
製品構成 灯体部2台＋電源部1台
型式名称
商品コード

CR-Rs-W-500/F(3)（A30336）
CR-Rs-N-500/F(3)（A30326）
製品構成 灯体部3台＋電源部1台
型式名称
商品コード

CR-Rs-W-500/F(4)（A30338）
CR-Rs-N-500/F(4)（A30328）
製品構成 灯体部4台＋電源部1台
フランジ無し
型式名称
商品コード

CR-Rs-W-500(1)（A30331）
CR-Rs-N-500(1)（A30321）
製品構成 灯体部1台＋電源部1台
型式名称
商品コード

CR-Rs-W-500(2)（A30333）
CR-Rs-N-500(2)（A30323）
製品構成 灯体部2台＋電源部1台
型式名称
商品コード

CR-Rs-W-500(3)（A30335）
CR-Rs-N-500(3)（A30325）
製品構成 灯体部3台＋電源部1台
型式名称
商品コード

CR-Rs-W-500(4)（A30337）
CR-Rs-N-500(4)（A30327）
製品構成 灯体部4台＋電源部1台
【灯体部】
照射角広角（W）：68°（フィールド角）
狭角（N）：52°（フィールド角）
リフレクタアルミリフレクタ（拡散板付）
天井切込寸法φ210mm
冷却方式自然空冷
最高周囲温度35℃
光源高出力電球色LED
相関色温度1800K～3000K（調色モード）/3000K（単色モード）
平均演色評価数Ra95（代表値）
塗装色灯体：黒（マンセル N-1.0）
フランジ：アイボリー(2.5Y9/1)
本体質量2.2kg（フランジ付）
1.3kg（フランジ無し）
外形寸法φ235×H144mm（フランジ付）
φ148×H129mm（フランジ無し）
【電源部】
定格電源AC100V（純直電源)
定格消費電力80W（1灯制御）,140W（2灯制御）
205W（3灯制御）,270W（4灯制御）
冷却方式自然空冷
最高周囲温度35℃
調光範囲0～100％
調光・制御方式DMX512/RDM/アンサバック※
制御チャンネル数1CH（1灯制御）、その他（モード設定による）
2CH（2灯制御）、その他（モード設定による）
3CH（3灯制御）、その他（モード設定による）
4CH（4灯制御）、その他（モード設定による）
塗装色黒（マンセル N-1.0）
本体質量2.7kg
外形寸法W436×H144×D214mm
付属品落下防止ワイヤ（L=700mm）

※当社オリジナル


外形寸法図［単位 : mm］

灯体部

外形寸法図［単位 : mm］

電源部

外形寸法図［単位 : mm］

水平明度グラフ

水平明度グラフ

CR-Rs-W・N-300／F,CR-Rs-W・N-300

CR-Rs-W・N-300／F,CR-Rs-W・N-300

PDFダウンロード

リーフレット 納入仕様書

製品特長

  • 調光により、ハロゲン電球と同様、色温度が変化します。（調色モード）
  • 調色モード（1800K～3000K）、単色モード（3000K）の2タイプの調光特性が選択可能
  • 平均演色評価数 Ra95（代表値）
  • DMXによる高精度な0～100%調光
  • ハロゲン電球300W相当の明るさを確保（当社比）
  • 照射角はワイドとナロー
  • 客電、ダウンライトとして使用可能
  • インテリジェント機能搭載（RDM／アンサバック※）

仕様

フランジ付き
型式名称
商品コード

CR-Rs-W-300/F(1)（A30312）
CR-Rs-N-300/F(1)（A30302）
製品構成 灯体部1台＋電源部1台
型式名称
商品コード

CR-Rs-W-300/F(2)（A30314）
CR-Rs-N-300/F(2)（A30304）
製品構成 灯体部2台＋電源部1台
型式名称
商品コード

CR-Rs-W-300/F(3)（A30316）
CR-Rs-N-300/F(3)（A30306）
製品構成 灯体部3台＋電源部1台
型式名称
商品コード

CR-Rs-W-300/F(4)（A30318）
CR-Rs-N-300/F(4)（A30308）
製品構成 灯体部4台＋電源部1台
フランジ無し
型式名称
商品コード

CR-Rs-W-300(1)（A30311）
CR-Rs-N-300(1)（A30301）
製品構成 灯体部1台＋電源部1台
型式名称
商品コード

CR-Rs-W-300(2)（A30313）
CR-Rs-N-300(2)（A30303）
製品構成 灯体部2台＋電源部1台
型式名称
商品コード

CR-Rs-W-300(3)（A30315）
CR-Rs-N-300(3)（A30305）
製品構成 灯体部3台＋電源部1台
型式名称
商品コード

CR-Rs-W-300(4)（A30317）
CR-Rs-N-300(4)（A30307）
製品構成 灯体部4台＋電源部1台
【灯体部】
照射角広角（W）：68°（フィールド角）
狭角（N）：52°（フィールド角）
リフレクタアルミリフレクタ（拡散板付）
天井切込寸法φ210mm
冷却方式自然空冷
最高周囲温度35℃
光源高出力電球色LED
相関色温度1800K～3000K（調色モード）/3000K（単色モード）
平均演色評価数Ra95（代表値）
塗装色灯体：黒（マンセル N-1.0）
フランジ：アイボリー(2.5Y9/1)
本体質量2.2kg（フランジ付）
1.3kg（フランジ無し）
外形寸法φ235×H144mm（フランジ付）
φ148×H129mm（フランジ無し）
【電源部】
定格電源AC100V（純直電源)
定格消費電力65W（1灯制御）,115W（2灯制御）
165W（3灯制御）,215W（4灯制御）
冷却方式自然空冷
最高周囲温度35℃
調光範囲0～100％
調光・制御方式DMX512/RDM/アンサバック※
制御チャンネル数1CH（1灯制御）、その他（モード設定による）
2CH（2灯制御）、その他（モード設定による）
3CH（3灯制御）、その他（モード設定による）
4CH（4灯制御）、その他（モード設定による）
塗装色黒（マンセル N-1.0）
本体質量2.7kg
外形寸法W436×H144×D214mm
付属品落下防止ワイヤ（L=700mm）

※当社オリジナル


外形寸法図［単位 : mm］

灯体部

外形寸法図［単位 : mm］

電源部

外形寸法図［単位 : mm］

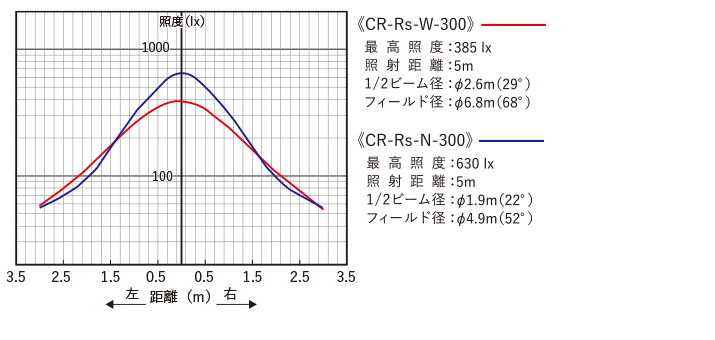

水平明度グラフ

水平明度グラフ
