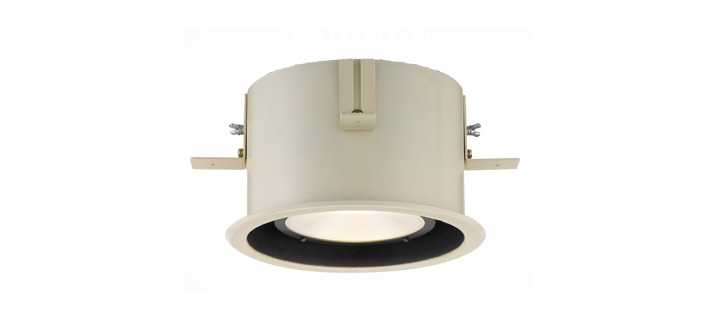

LED天反ライト

CR-W・N-LEDII-500/F, CR-W・N-LEDII-500

LED天反ライト CR-W・N-LEDII-500/F(1), CR-W・N-LEDII-500(1)

PDFダウンロード

製品特長

  • DMX信号による高精度な0~100%調光
  • 高出力電球色LEDで音響反射板内を照射します。
  • 平均演色評価数Ra93(代表値)
  • 相関色温度 3000K
  • ハロゲン電球500W相当の明るさを確保※当社比

仕様

【灯体部】
型式名称
商品コード

CR-N-LEDⅡ-500(1)(A30061)
CR-N-LEDⅡ-500/F(1)(A30062)
CR-N-LEDⅡ-500(2)(A30121)
CR-N-LEDⅡ-500/F(2)(A30122)
CR-N-LEDⅡ-500(3)(A30123)
CR-N-LEDⅡ-500/F(3)(A30124)
CR-N-LEDⅡ-500(4)(A30125)
CR-N-LEDⅡ-500/F(4)(A30126)
CR-W-LEDⅡ-500(1)(A30066)
CR-W-LEDⅡ-500/F(1)(A30067)
CR-W-LEDⅡ-500(2)(A30131)
CR-W-LEDⅡ-500/F(2)(A30132)
CR-W-LEDⅡ-500(3)(A30133)
CR-W-LEDⅡ-500/F(3)(A30134)
CR-W-LEDⅡ-500(4)(A30135)
CR-W-LEDⅡ-500/F(4)(A30136)

定格消費電力83W<1灯制御時>
155W<2灯制御時>
225W<3灯制御時>
300W<4灯制御時>
照射角
  • 広角(Wタイプ):
    1/2ビーム角30°、フィールド角65°
  • 狭角(Nタイプ):
    1/2ビーム角22°、フィールド角54°
リフレクタアルミリフレクタ
(拡散板付)
質量1.9kg/1灯(フランジ付)
1.0kg/1灯(フランジ無し)
外形寸法
  • Φ235×H165mm
    (フランジ付)
  • Φ148×H150mm
    (フランジ無し)
天井切込寸法Φ210mm
光源高出力電球色LED
平均演色評価数 Ra93(代表値)
【電源部】
定格電圧AC100V 50/60Hz
定格消費電力83W<1灯制御>,155W<2灯制御>,225W<3灯制御>,
300W<4灯制御>
調光制御DMX制御
質量1.7kg<1灯用>,2.1kg<2,3,4灯用>
外形寸法W400×H120×D120mm<1灯用>,
W400×H125×D200mm<2,3,4灯用>
注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

灯体部

外形寸法図[単位 : mm]

電源部

外形寸法図[単位 : mm]

配光曲線

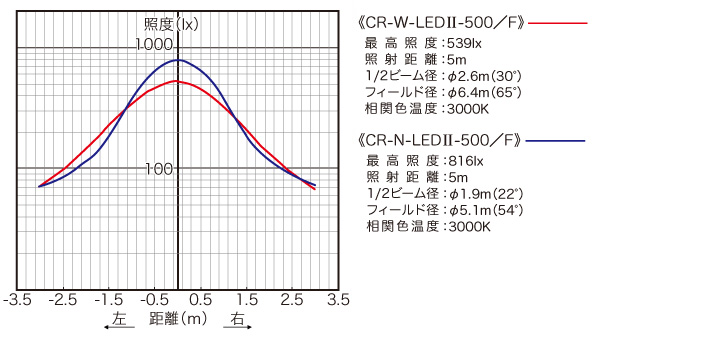

照度データ

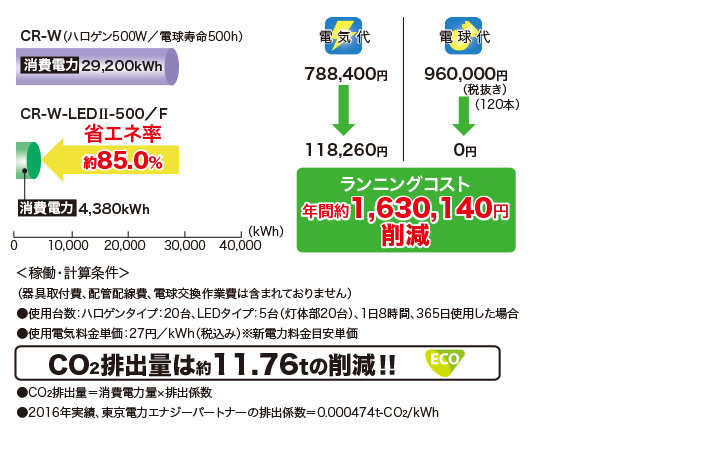

ランニングコストと省エネ率

ランニングコストと省エネ率
