分電盤形調光装置 ｜DB型調光器盤
PDFダウンロード
製品特長
オーダーメイドで主幹容量、回路構成（調光・リモコン・直）の組合せができる調光装置
PWM・DMX信号制御のLED調光に対応
主幹容量最大400A、負荷回路最大64回路まで対応可能
各回路毎に漏電検知、MCCB OFF検知が可能（オプション）
PWM・DMX信号制御のLED調光に対応
主幹容量最大400A、負荷回路最大64回路まで対応可能
各回路毎に漏電検知、MCCB OFF検知が可能（オプション）
製品仕様
- 形式名称・商品コード
- DB-3218
DB-3232
DB-3440
DB-3464
DB-4464
- 調光特性
- JATET-A カーブ（白熱灯）
- 調光回路
- 【定格電圧】100V・200V
【定格電流】20A・30A
【適合負荷】白熱灯・調光用蛍光灯
PWM信号制御LED・蛍光灯
DMX信号制御LED
【負荷MCCB】MCCB 2P 50AF, 20AT, 30AT
- リモコン
- 【定格電圧】100V・200V
- 点滅回路
- 【負荷MCCB】RYMCCB 2P 30AF, 20AT, 30AT
- 直回路
- 【定格電圧】100V・200V
【負荷MCCB】MCCB 2P 50AF, 20AT, 30AT
- DMX制御回路
- DMXミキサ（4合成）
DMXスプリッタ（4分配）
- 調光制御信号
- DMX512/1990
- 外形寸法
- DB-3218｜W600×H1250×D250mm
DB-3232｜W700×H1650×D250mm
DB-3440｜W800×H2100×D450mm
DB-3464｜W1000×H2100×D450mm
DB-4464｜W1100×H2100×D450mm
- 電源
- DB-3218, DB-3232, DB-3440, DB-3464｜単相3線式：100V/200V 50/60Hz
DB-4464｜三相4線式：100V/173V, 50/60Hz
- 最大主幹容量
- DB-3218, DB-3232｜MCCB 3P 250AF
DB-3440｜MCCB 3P 400AF
DB-3464, DB-4464｜MCCB 4P 400AF
- ★負荷回路総数
- DB-3218｜最大18回路
DB-3232｜最大32回路
DB-3440｜最大40回路
DB-3464, DB-4464｜最大64回路
- 周囲環境
- 周囲温度：0℃〜40℃
相対湿度：45%〜80%（除湿度）
外形寸法図

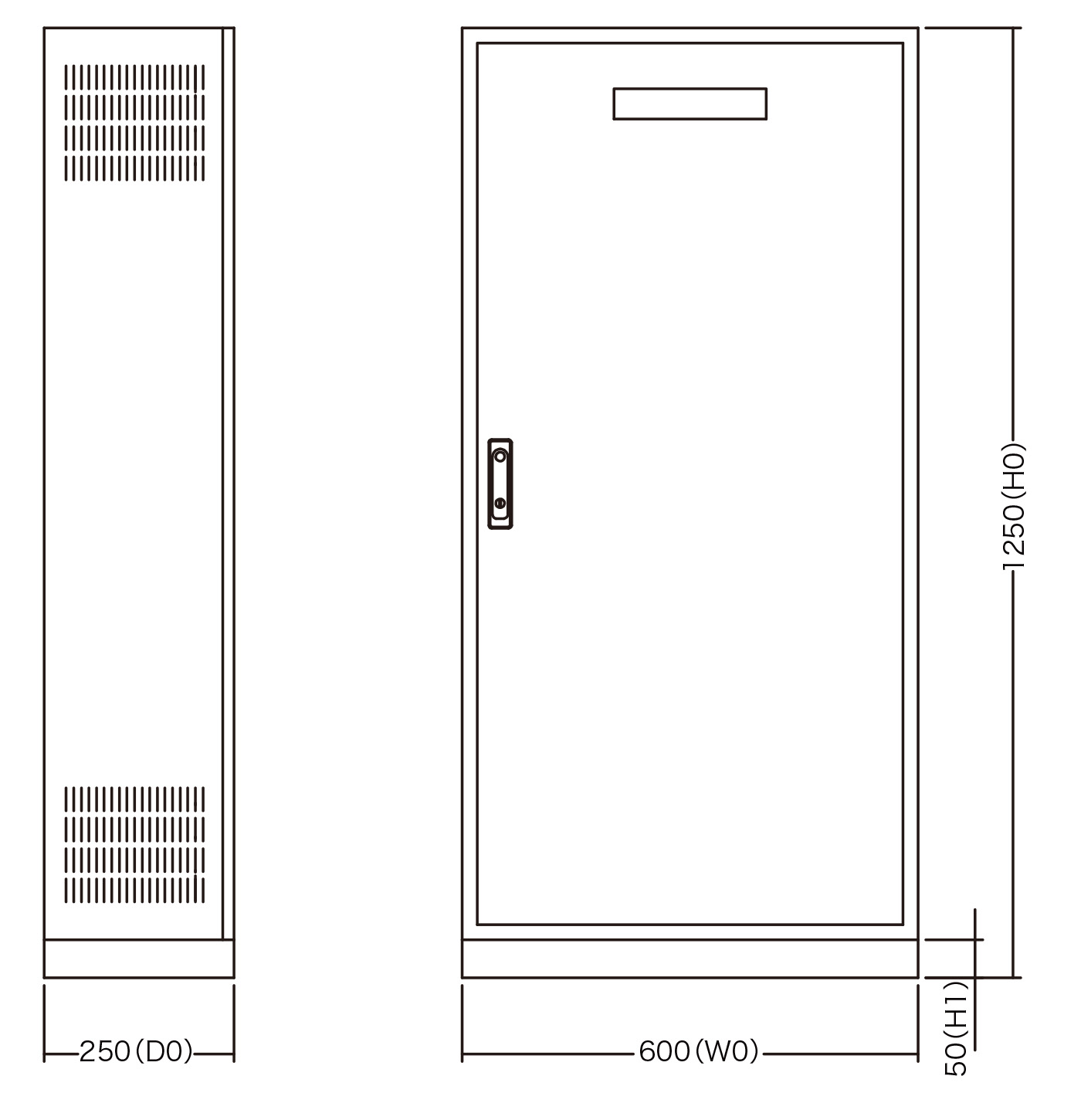

DB-3218

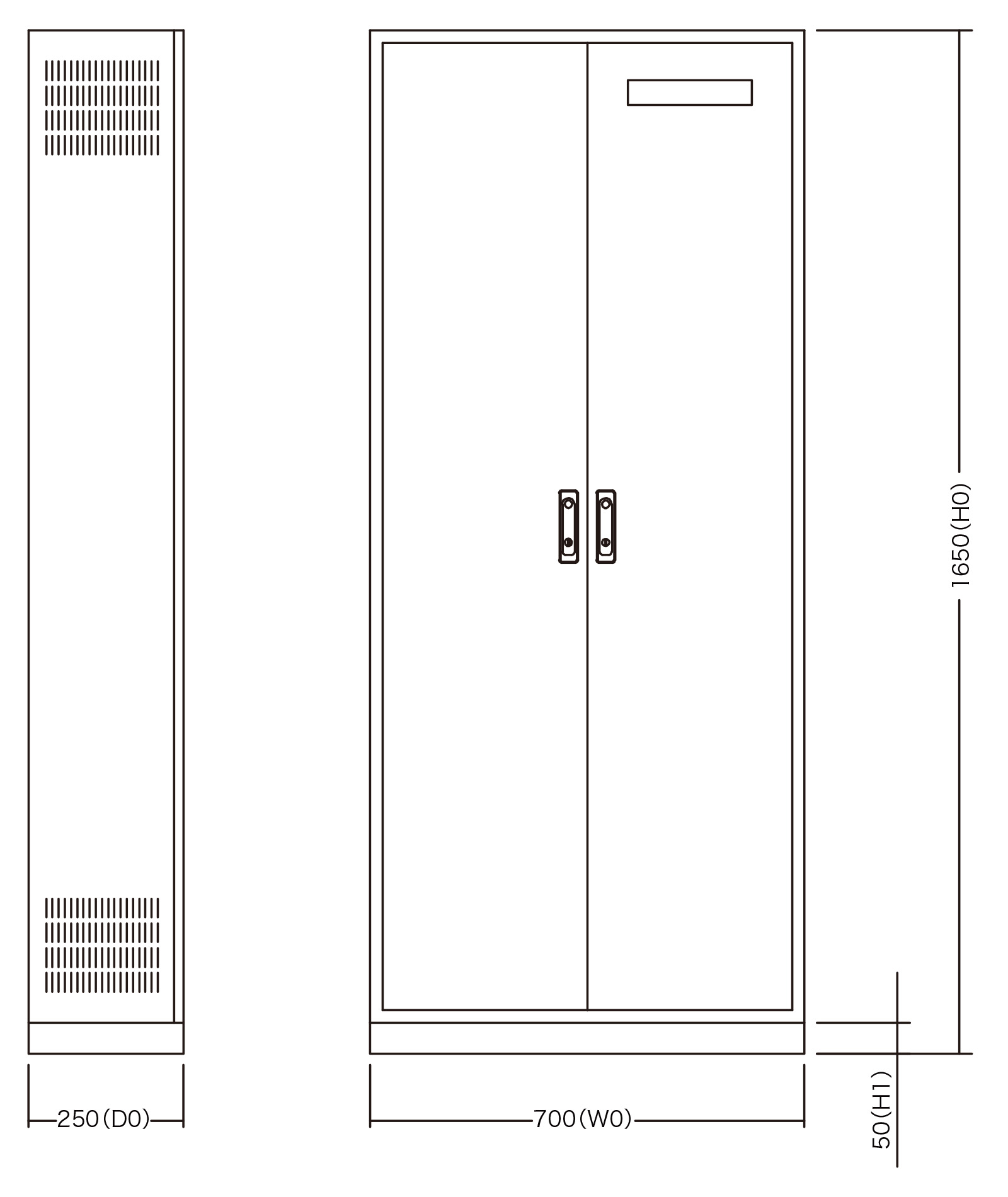

DB-3232

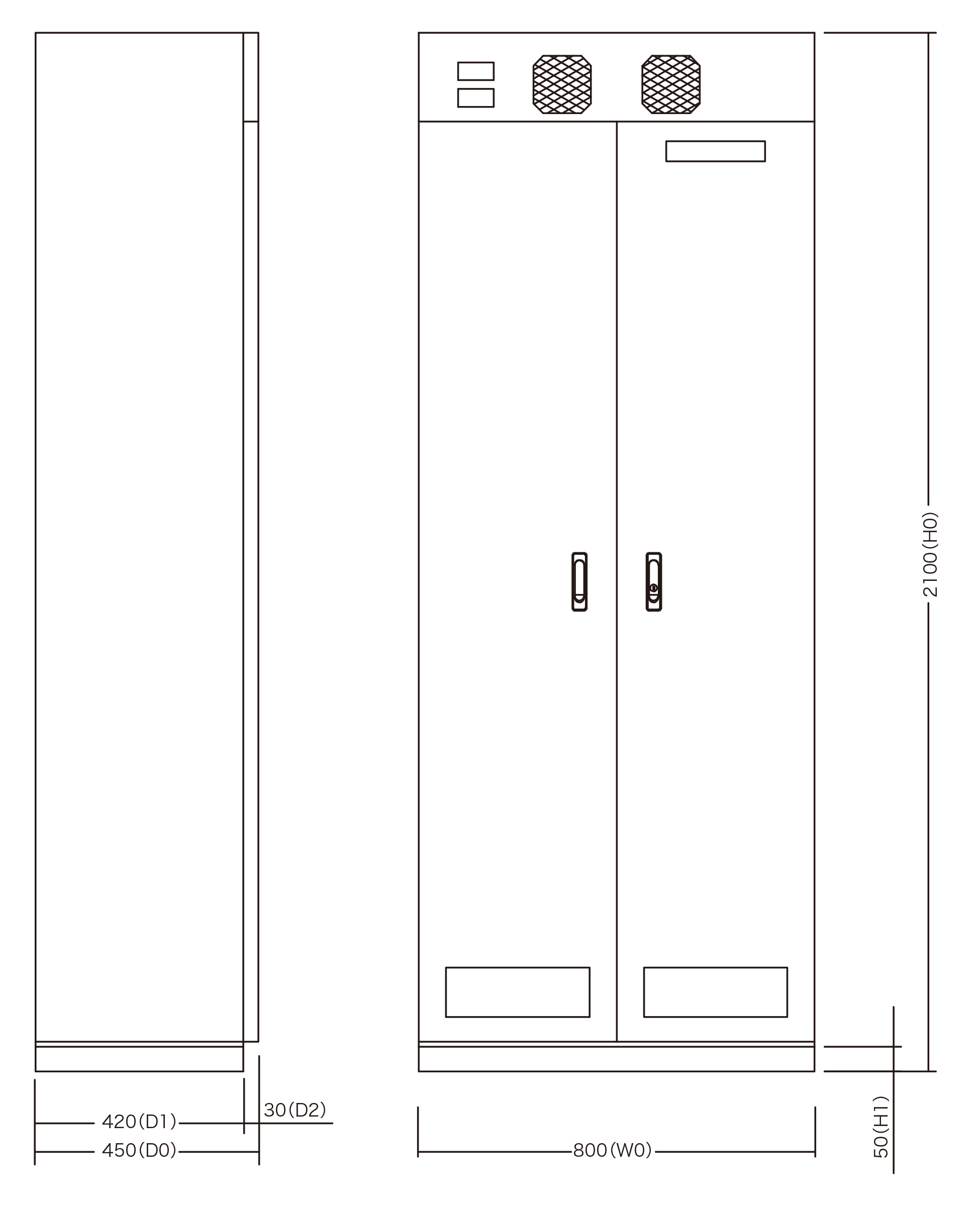

DB-3440

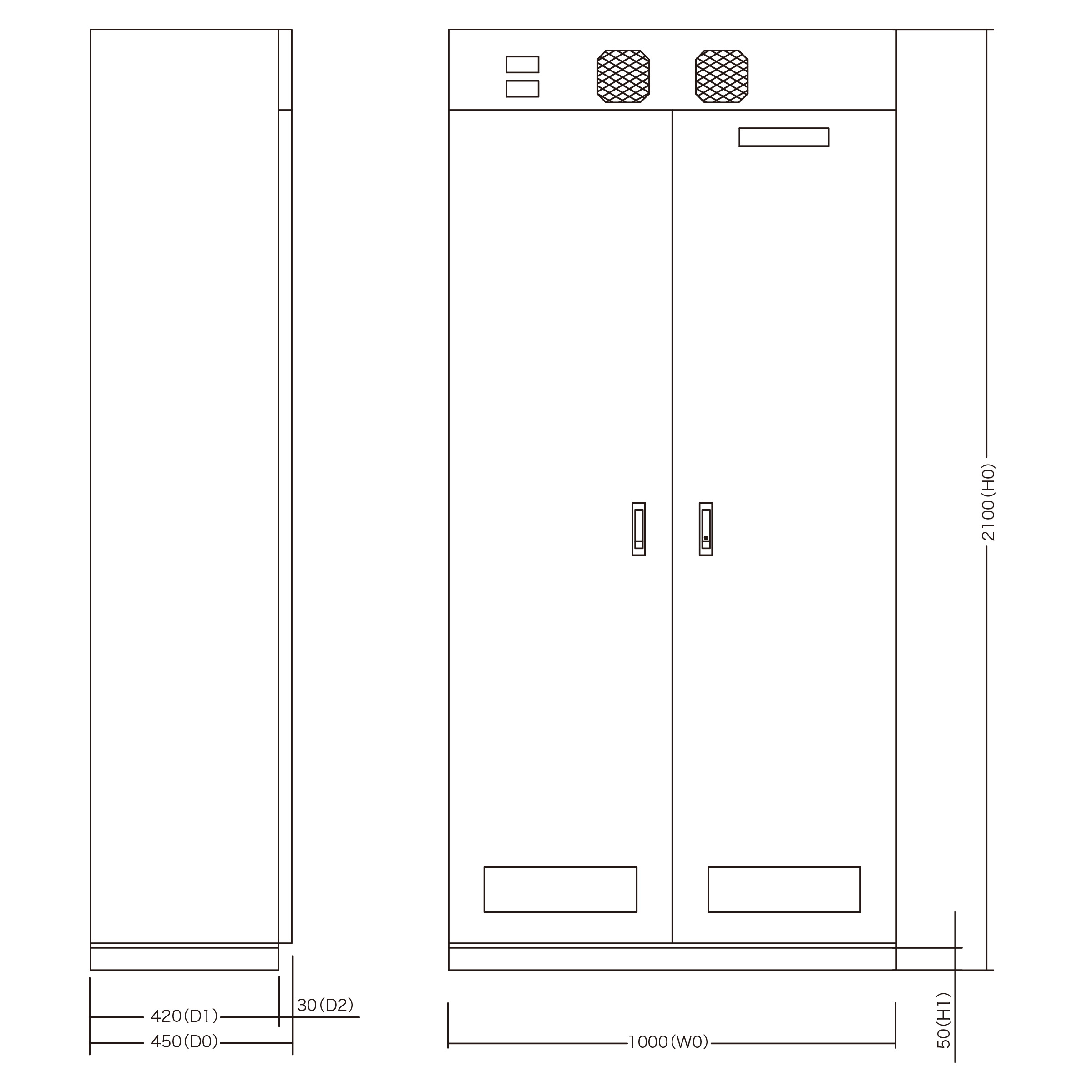

DB-3464

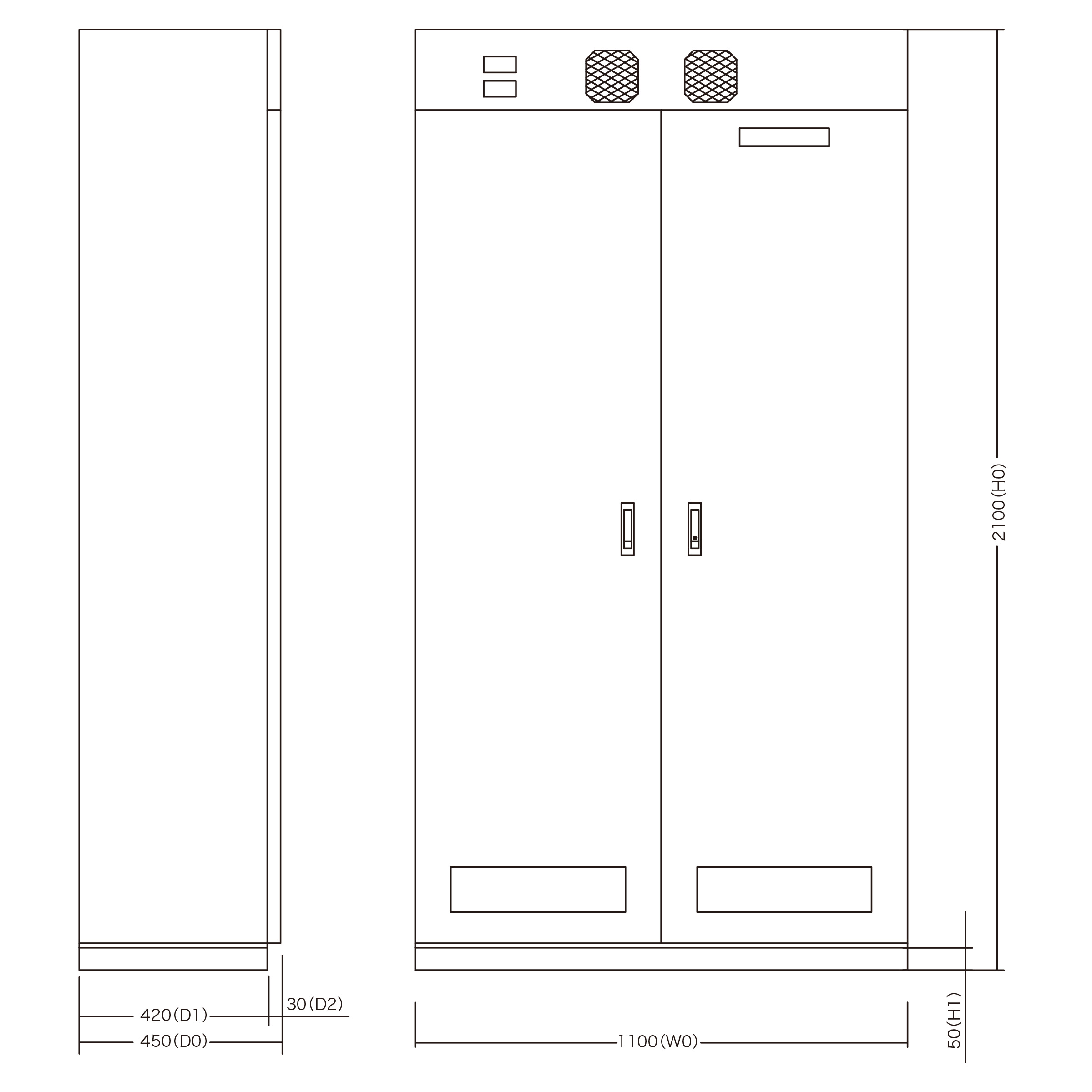

DB-4464
